ラマン装置を選ぶとき、励起波長の話は決まってこう説明される ―― 「短い波長は感度が高いが蛍光が出やすい。長い波長は感度が落ちるが蛍光を避けられる」。
正しいが、足りない。波長を選んだ時点で、決まっているものは四つある。
- 散乱効率（感度）
- 空間分解能 ―― 短波長ほど細かく見える
- 蛍光
- 試料を焼くかどうか
そして四つは独立に調整できない。対物レンズを上げて空間分解能を稼ぐ操作は、同じ操作でパワー密度を上げて試料を焼くリスクを上げている。
数字で言うとこうなる。空間分解能は 0.61λ/NA で決まるので、1064 nm を選ぶと 532 nm より約2倍粗くなる。試料損傷を決めるのは出力ではなくパワー密度で、10 mW を 1 µm に絞ると 10⁶ W/cm² の桁に達する ―― 鉛丹（Pb₃O₄）が分解し始めるとされる 5.1×10⁴ W/cm² を1桁以上超える値である。
本記事は、この四つの連動を原典の数値で確認する。あわせて、後方散乱と透過ラマンが見ている体積の違い、増強法（共鳴ラマン・SERS）が何と引き換えに感度を稼いでいるか、そして欧州薬局方が求める装置要件を整理する。
4手法の使い分けは 分光分析の全体像、FTIR 側の深掘りは FTIR徹底解説 にあるので、本記事はラマンそのものに絞る。
この記事の読み方
- 入門者：1〜2 節。なぜラマンは工夫だらけなのか、波長が何を決めるのか。
- 装置を選ぶ人：3〜7 節が本題。感度・分解能・蛍光・損傷の連動。
- 固形製剤を測る人：8 節。後方散乱と透過ラマン。
- 公定法に関わる人：10 節。欧州薬局方 2.2.48 の要件。
- 急ぐ人：11 節のチェックリスト。
数値はすべて原典（査読論文・メーカーの技術資料）を開いて確認している。筆者の計算による値はその旨を明記した。

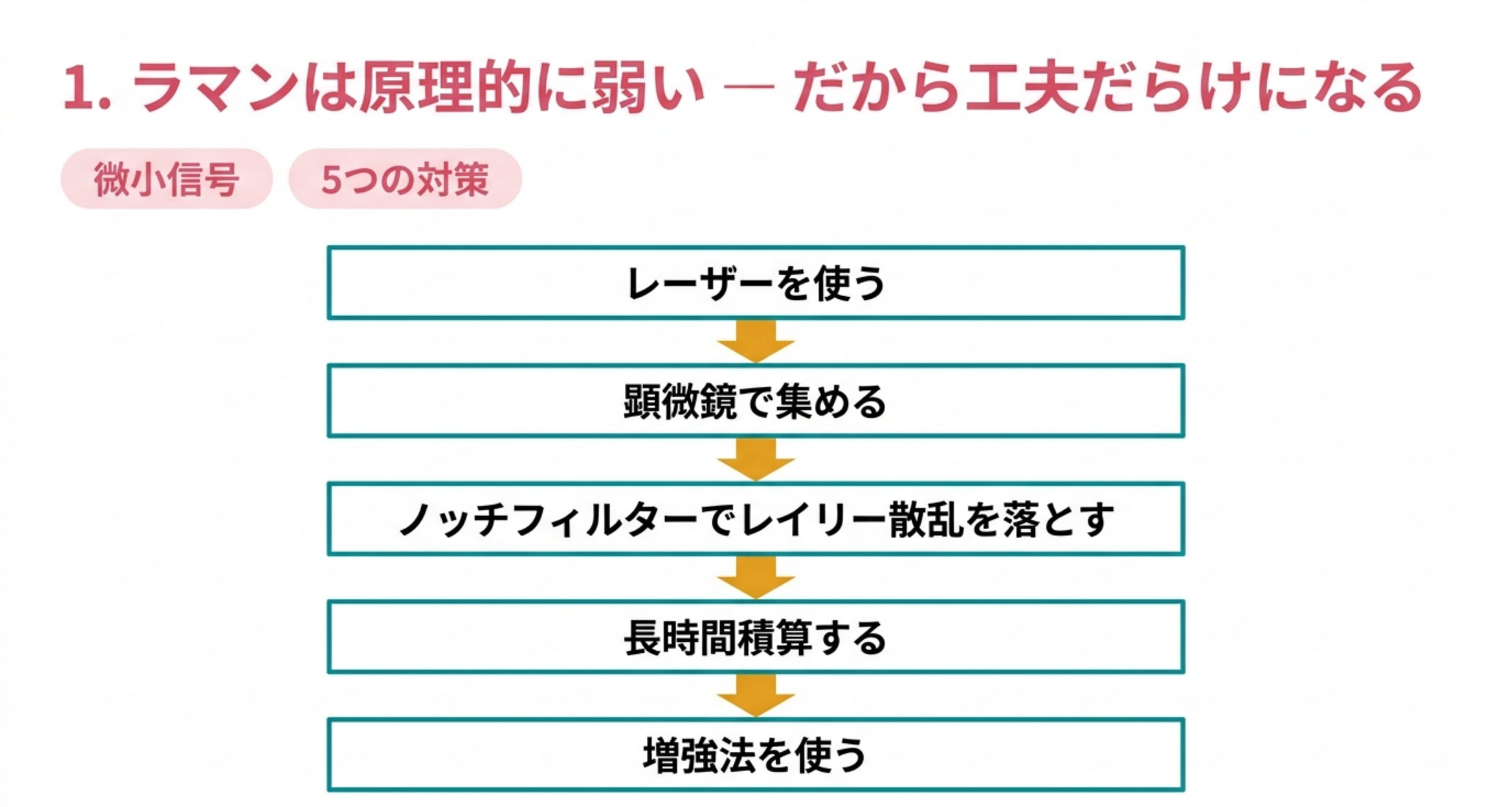

1. ラマンは原理的に弱い ― だから工夫だらけになる
ラマン分光の歴史は、「弱さをどう補うか」の歴史である。
試料に当たった光の大半は、そのままの波長で散乱される（レイリー散乱）。波長がずれるラマン散乱は、そのごく一部にすぎない。赤外吸収のように光が丸ごと吸われる現象と比べて、桁違いに小さい信号を拾っている。
この一点が、ラマン装置のあらゆる設計を規定している。
- レーザーを使う理由 ―― 弱い信号を得るには強い単色光が要る
- 顕微鏡と対物レンズを使う理由 ―― 一点に集めて密度を上げる
- ノッチフィルターが要る理由 ―― レイリー散乱を落とさないと検出器が飽和する
- 長時間積算する理由 ―― 一度では足りない
- 共鳴ラマンや SERS がある理由 ―― 物理的・化学的に増強する
そして本記事の主題は、この「増やす工夫」が、必ず別の何かを削っているということである。

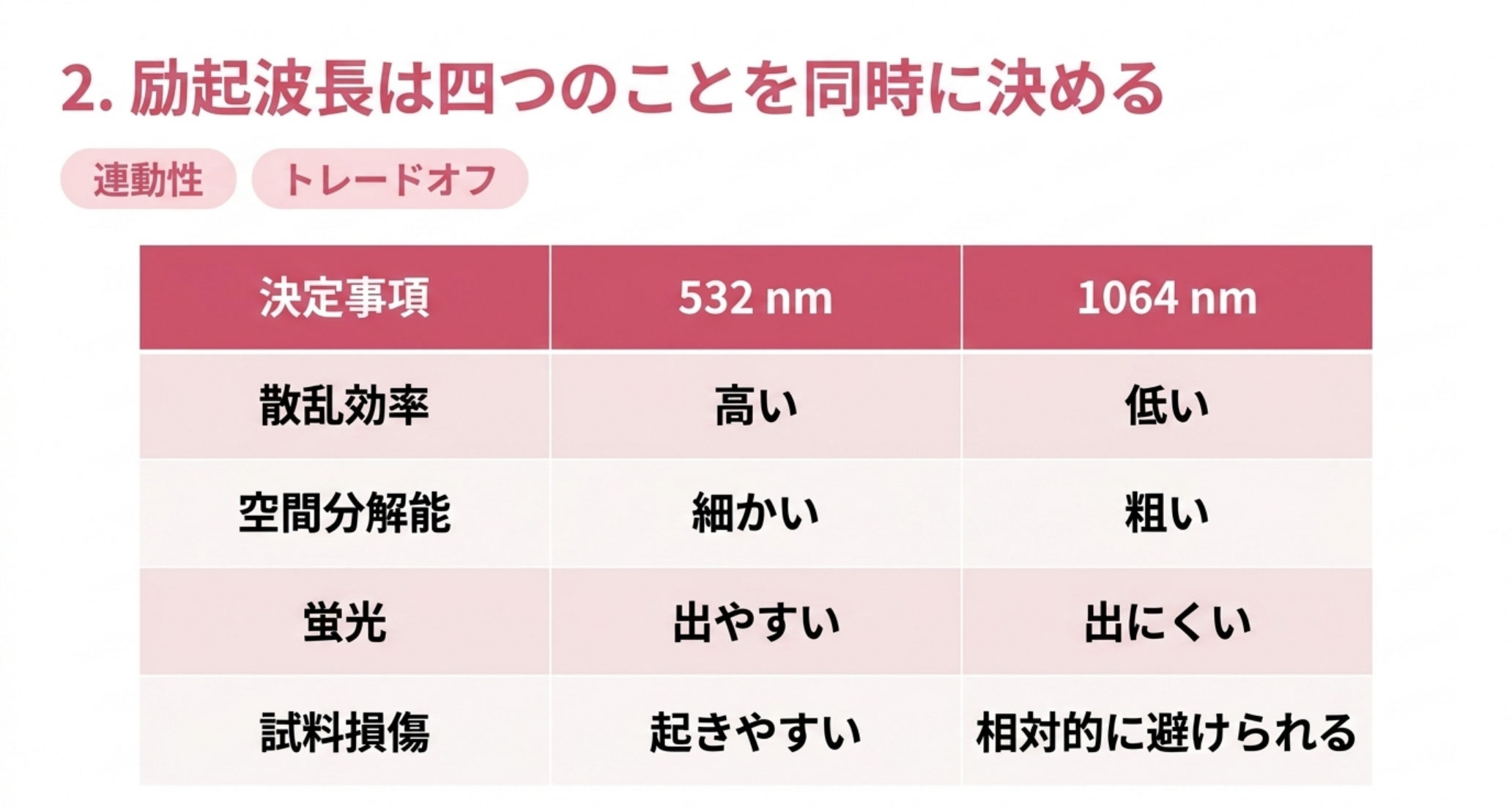

2. 励起波長は四つのことを同時に決める
装置選定でいちばん取り返しがつかないのが励起波長である。あとから変えられないうえ、決めた瞬間に四つが確定する。
| 決まるもの | 短波長（532 nm）にすると | 長波長（1064 nm）にすると |
|---|---|---|
| 散乱効率 | 高い（1064 nm の 16倍） | 低い |
| 空間分解能 | 細かい（約361 nm） | 粗い（約721 nm） |
| 蛍光 | 出やすい（「高」） | 出にくい（「低」） |
| 試料損傷 | 起きやすい（後述） | 相対的に起きにくい |
散乱効率と蛍光の行は 分光分析の全体像 で扱ったので、本記事では空間分解能と試料損傷の2行を掘る。この2行は、カタログにも入門書にもあまり書かれていない。
3. 感度 ― λ⁻⁴ が効く向き
まず既知の行を短く確認する。B&W Tek（Metrohm）の技術資料はこう書く。
Raman scattering efficiency is proportional to λ⁻⁴, where λ is the laser wavelength. （ラマン散乱効率はレーザー波長の4乗に反比例する）
そして具体的な比を示す。
Raman scattering at 532 nm is a factor of 4.7 more efficient than at 785 nm and 16 times better than at 1064 nm.
同資料は蛍光の影響を 532 nm「高」、785 nm「中」、1064 nm「低」と整理し、用途を 532 nm＝無機材料、785 nm＝大半の化学物質、1064 nm＝着色・暗色材料と振り分けている。
ここまでが一般に語られる範囲である。次からが本題になる。

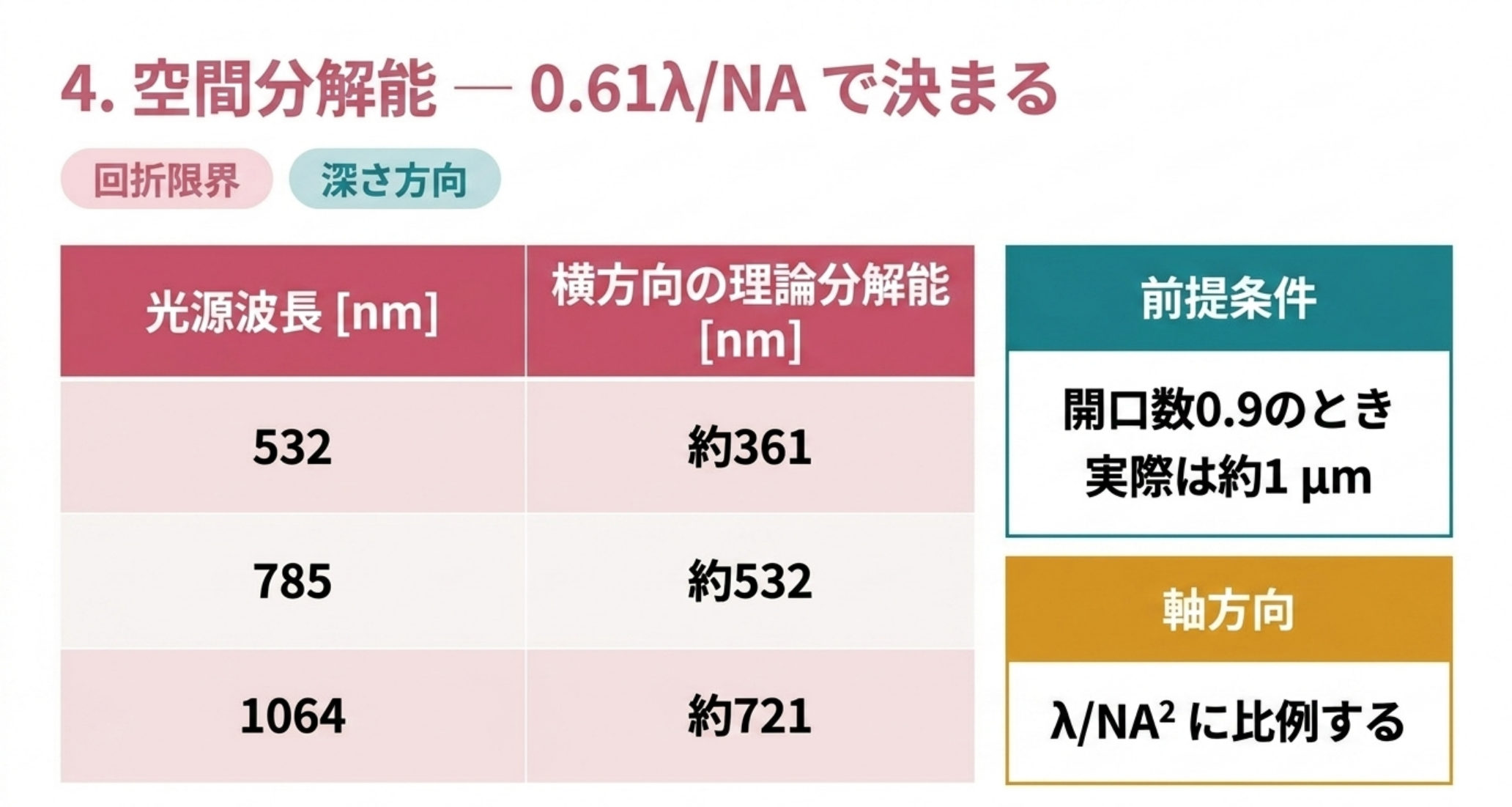

4. 空間分解能 ― 0.61λ/NA で決まる
顕微ラマンで「どこまで細かく見えるか」を決めるのは、ラマンではなく光学である。横方向の分解能は回折限界で決まり、Edinburgh Instruments の解説はこう書く。
the most commonly used is: 0.61λ/NA （最もよく使われるのは 0.61λ/NA である）
同解説は例も挙げている ―― 405 nm のレーザーと NA 0.9 の対物レンズで、理論上の空間分解能は 275 nm。
この式に本記事の3波長を入れると、こうなる（NA 0.9 として筆者が計算した値）。
| 励起波長 | 横方向の理論分解能（NA 0.9） |
|---|---|
| 532 nm | 約 361 nm |
| 785 nm | 約 532 nm |
| 1064 nm | 約 721 nm |
1064 nm を選ぶと、532 nm の約2倍粗くなる。蛍光を避けるために 1064 nm を選ぶと、見える細かさを半分手放している。異物解析やマッピングでは、これが効く。
ただし、この値は理論値である。同解説は釘を刺す。
this is a theoretical ideal. It is rarely achieved in practice due to sample dependent scattering properties. A practical Raman spatial resolution is on the order of 1 µm. （これは理論上の理想値である。試料に依存する散乱特性のため、実際に達成されることはまれである。実用的なラマンの空間分解能は 1 µm の程度である）
理論値は数百 nm、実際は約 1 µm。カタログの分解能をそのまま期待しないほうがいい、という話でもある。
ただし、式そのものが一つに決まっていない
ここで正直に書いておくべきことがある。メーカーによって使っている式が違う。
Oxford Instruments の解説は、回折限界を λ/(2NA)（アッベの式）として示し、こう書く。
a confocal Raman imaging microscope can reach 250 – 300 nm lateral resolution （共焦点ラマンイメージング顕微鏡は 250〜300 nm の横方向分解能に到達しうる）
typically 250 – 300 nm for 532 nm excitation wavelength and 100x 0.9 NA objective （532 nm 励起・100倍 NA 0.9 の対物レンズで、通例 250〜300 nm）
同じ 532 nm・NA 0.9 で、二つの式を計算するとこうなる（筆者の計算）。
| 式 | 由来 | 532 nm・NA 0.9 での値 |
|---|---|---|
| 0.61λ/NA | レイリーの基準 | 約 361 nm |
| λ/(2NA) | アッベの式 | 約 296 nm |
2割違う。FTIR の分解能が定義次第で変わったのと同じ構図が、ここにもある。
さらに「実用値」の見解も割れている。Edinburgh は一般論として「実用的には約 1 µm」と書き、Oxford は共焦点イメージング顕微鏡なら 250〜300 nm に到達しうるとする。矛盾ではなく、共焦点光学系を組んでいるかどうか、試料が素直かどうかの違いと読むのが妥当だろう。
実務上の結論は一つ ―― 「空間分解能 ○○ nm」というカタログ値は、どの式で、どの光学系で、どんな試料を仮定した値かを確認しない限り比較できない。
深さ方向（軸方向）については両社の記述が一致している。軸方向の分解能は λ/NA² に比例する。NA の効き方が2乗なので、深さ方向を切りたいなら、波長よりも対物レンズの NA が支配的になる。Oxford は共焦点ラマンイメージング顕微鏡で深さ分解能 1 µm 以下が達成できるとしている。

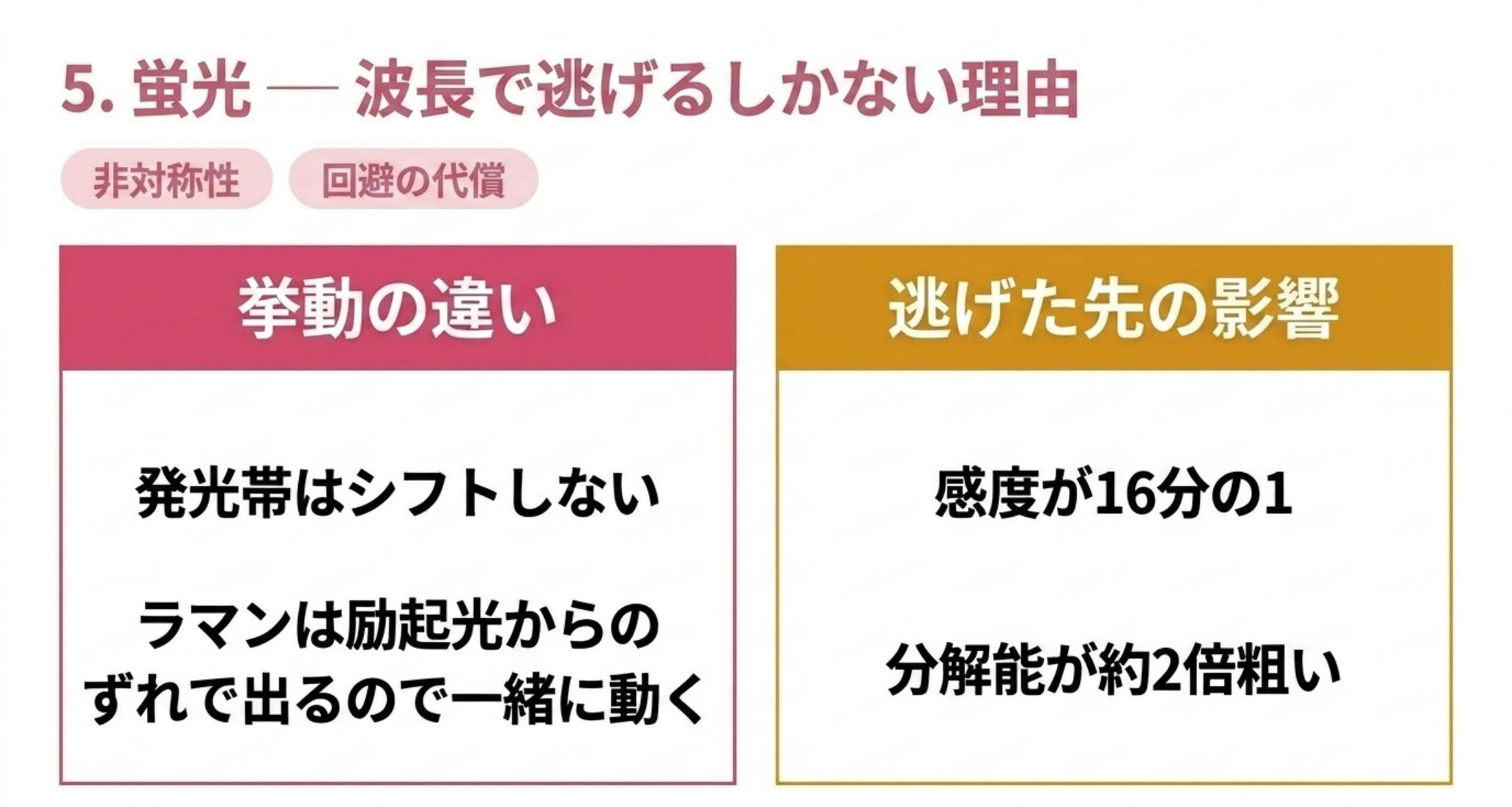

5. 蛍光 ― 波長で逃げるしかない理由
蛍光がラマンを潰すのは、単に強いからではない。蛍光は励起波長を変えてもシフトしない（特定の波長域に固定されている）のに対し、ラマンは励起光からの相対的なずれで出る。だから励起波長を動かすと、ラマンピークは一緒に動き、蛍光は動かない。
この非対称性が、蛍光回避の基本戦略になる。蛍光が出ない波長まで励起を長くすれば、ラマンだけを蛍光帯の外へ逃がせる。1064 nm 励起が着色試料に効くのはこの理屈である。
ただし4節で見たとおり、逃げた先では感度が 1/16 になり、分解能も約2倍粗くなっている。蛍光対策は無料ではない。

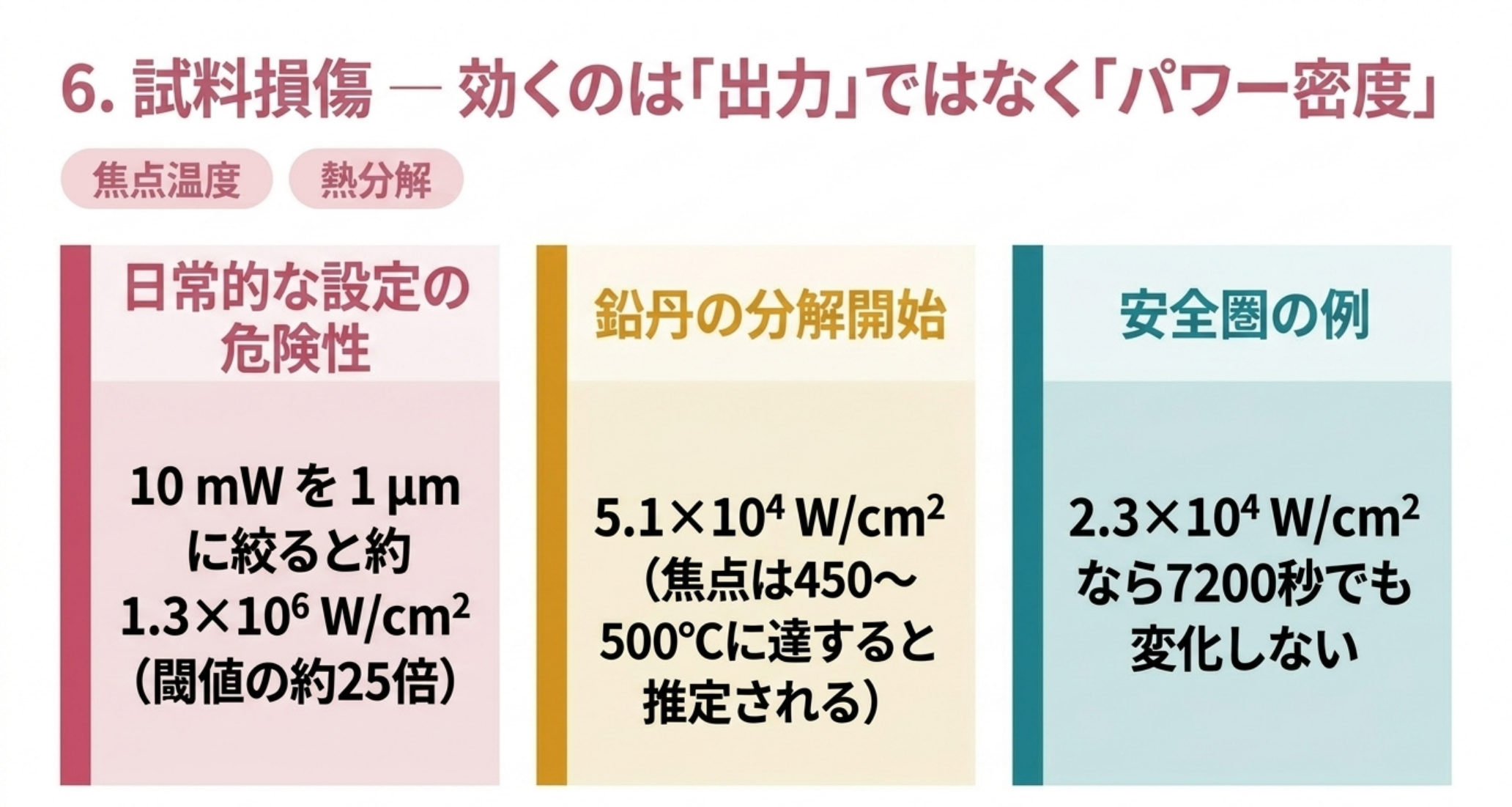

6. 試料損傷 ― 効くのは「出力」ではなく「パワー密度」
ここが、実務でいちばん誤解されている点である。
「レーザー出力 10 mW」と聞くと弱く感じる。だがラマンでは、その光を対物レンズで1 µm 程度に絞っている。損傷を決めるのは出力ではなく、単位面積あたりのパワー密度である。
具体的な閾値の例がある。Li らは Materials 誌（2024年）で、532 nm レーザーによる鉛丹（red lead、Pb₃O₄）の分解を調べ、こう報告している。
red lead begins to degrade into β-PbO when the power density of the 532 nm laser reaches approximately 5.1 × 10⁴ W/cm² （532 nm レーザーのパワー密度がおよそ 5.1×10⁴ W/cm² に達すると、鉛丹は β-PbO へと分解し始める）
同論文はさらに、2.3×10⁴ W/cm² であれば合計 7200秒の照射でも分解が起きなかったこと、そして分解閾値において焦点部の温度は約 450〜500 °C に達すると推定されることを示している。分解生成物は熱分解生成物と同じ β-PbO だった。
焦点では数百℃に達しうる。「レーザーを当てているだけ」ではない。
では、ふつうの測定条件はこの閾値とどういう関係にあるのか。筆者が計算すると、こうなる。
- レーザー出力 10 mW、スポット径 1 µm（面積 7.85×10⁻⁹ cm²）
- パワー密度 ＝ 0.01 W ÷ 7.85×10⁻⁹ cm² ＝ 約 1.3×10⁶ W/cm²
上記の分解閾値の約25倍である。出力を 1 mW に落としても約 1.3×10⁵ W/cm²で、まだ閾値の約2倍に留まる。
注意：5.1×10⁴ W/cm² は鉛丹という特定の無機顔料についての値であり、すべての試料の閾値ではない。ここで示したかったのは、顕微ラマンの日常的な条件が、実測された分解閾値と同じ桁またはそれ以上のパワー密度になりうるという事実である。医薬品や色素、生体試料など熱に弱い試料では、閾値はさらに低いことがありうる。
実務上の含意は明快である。試料が変色した、スペクトルが測定中に変わった、という現象は「装置の不調」ではなく「試料を焼いている」ことが多い。対策は出力を下げる、スポットを広げる（低倍率対物）、試料を動かす（マッピング・回転）、露光を短くして積算を増やす、である。

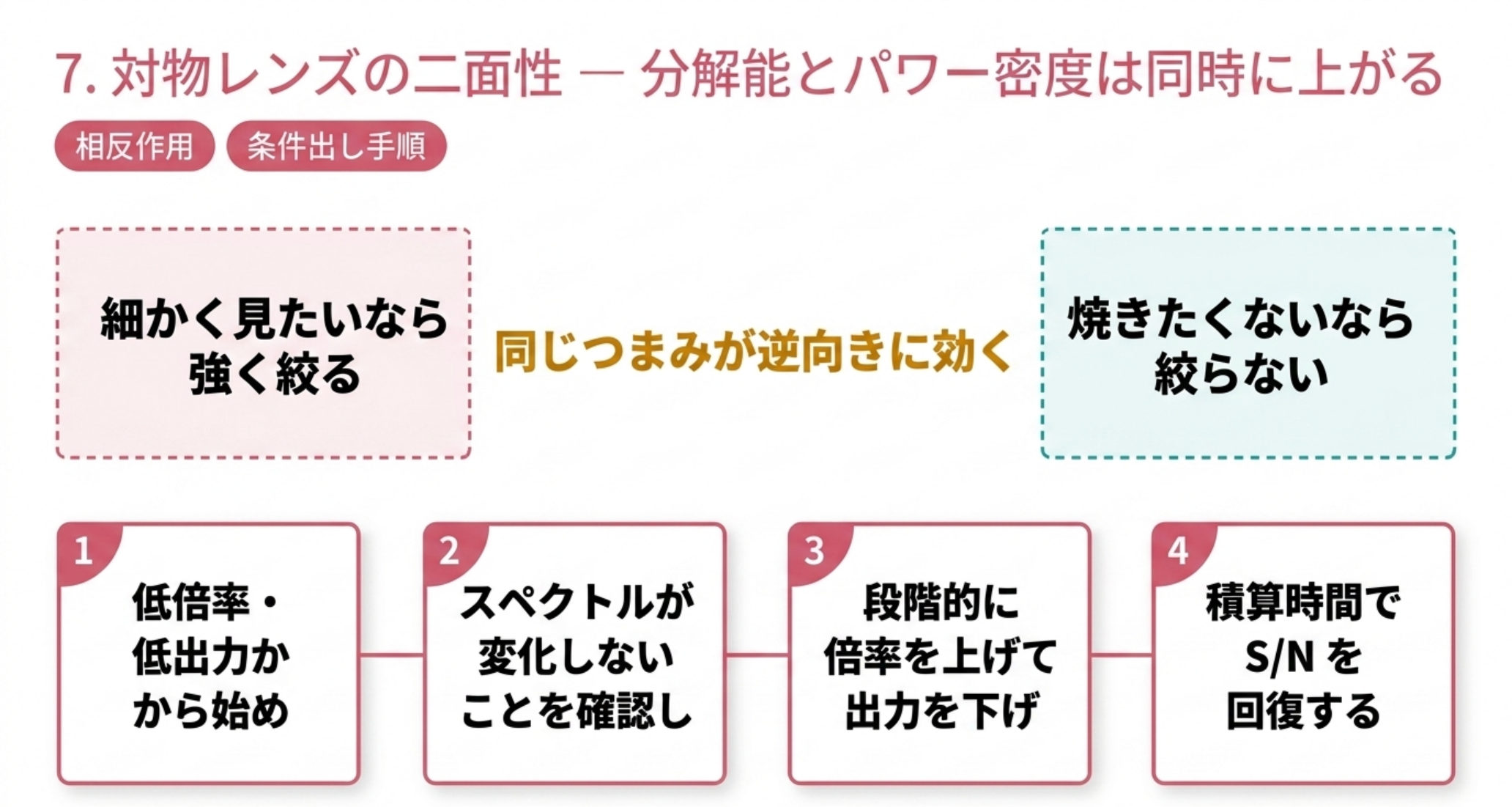

7. 対物レンズの二面性 ― 分解能とパワー密度は同時に上がる
4節と6節を並べると、ラマンで最も直感に反する事実が出てくる。
- 空間分解能を上げたい → NA の高い対物レンズで強く絞る
- パワー密度を下げたい → 絞らない
同じつまみが、逆向きに効く。高倍率・高 NA の対物に替えて「よく見えるようになった」と思った次の瞬間、試料は前より焼けやすくなっている。しかもスポットが小さいほど、同じ熱が狭い体積に集中する。
だから顕微ラマンの条件出しは、次の順序になる。
- まず低倍率・低出力で当たりを付ける
- スペクトルが時間とともに変化しないことを確認する（測定中に変わるなら焼けている）
- 必要な分解能まで段階的に倍率を上げ、そのつど出力を下げる
- 積算時間を延ばして S/N を回復する
「出力を上げて短時間で測る」は、ラマンでは危険側の操作である。

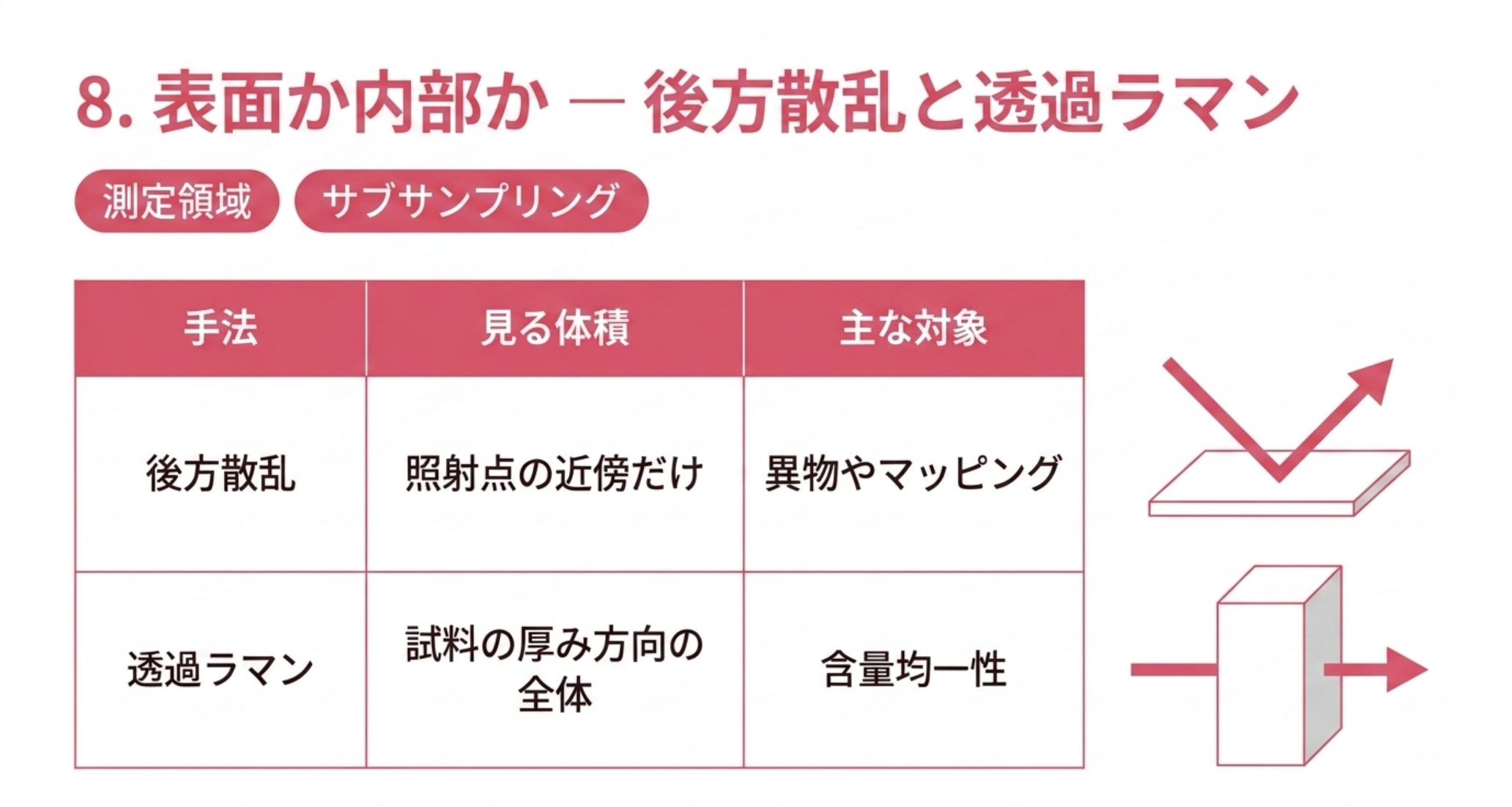

8. 表面か内部か ― 後方散乱と透過ラマン
もうひとつ、装置構成で決まってしまう軸がある。どの体積を見ているかである。
一般的なラマン装置（顕微ラマン・ハンドヘルド）は後方散乱配置で、レーザーを当てた面の近傍から戻る散乱光を集める。したがって見ているのは照射点の近傍であり、錠剤のような不均一な固体では、表面付近の一点の情報しか得られない。これは サブサンプリングと呼ばれる問題で、含量均一性のような「全体の平均」を知りたい用途とは相性が悪い。
これに対して透過ラマンは、試料の一方から光を入れ、反対側へ抜けてきた散乱光を集める。光が試料内部を通り抜ける過程で発生した散乱を拾うため、錠剤の厚み方向の体積全体が測定対象になる。医薬品の含量均一性評価に透過ラマンが使われるのは、この一点による。
構図は 分光分析の全体像 で扱った「ATR は 2 µm、NIR は数 mm」と同じである。ラマンの内部にも、表面を見る配置と内部を見る配置がある。
- 異物の同定、粒子のマッピング、表面の状態 → 後方散乱（顕微ラマン）
- 錠剤の含量均一性、バルクの組成 → 透過ラマン
装置を選ぶ前に、知りたいのが「その点」なのか「その錠剤全体」なのかを決める必要がある。

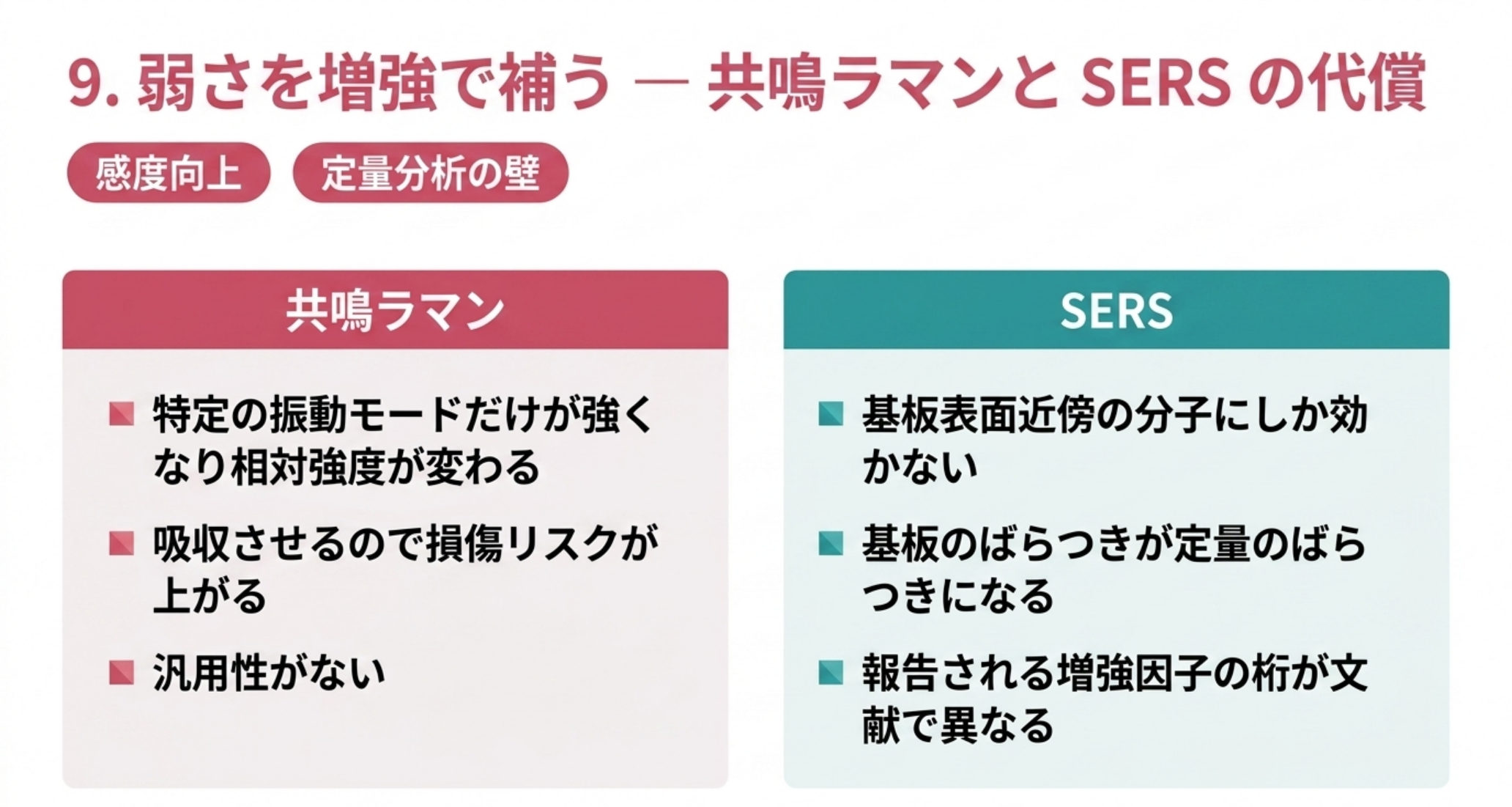

9. 弱さを増強で補う ― 共鳴ラマンと SERS の代償
1節で書いたとおり、ラマンの弱さを埋める手段がいくつかある。代表は二つで、どちらも強い代償を伴う。
共鳴ラマンは、励起波長を試料の電子吸収帯に合わせることで、特定の振動モードの散乱を大きく増強する。代償は明快で、
- 合わせた発色団に由来するバンドだけが強くなる。スペクトル全体の相対強度が変わるため、通常のラマンスペクトルやライブラリとそのまま比較できない
- 吸収帯に合わせるということは、光が吸収されるということでもある。6節の試料損傷リスクが跳ね上がる
- 波長を試料に合わせる必要があるため、汎用性がない
SERS（表面増強ラマン散乱）は、金や銀のナノ構造の表面近傍で電磁場が増強される効果を使う。極めて高感度で、条件によっては単一分子レベルの検出も報告されている。だが定量分析としては難しさが残る。
- 増強は基板の表面近傍にある分子にしか効かない。分子が基板に吸着するかどうかで信号が決まる
- 基板のロット間・面内のばらつきがそのまま定量のばらつきになる
- 報告される増強因子は文献によって桁で異なる。この幅の大きさ自体が、SERS を定量に使いにくくしている理由でもある
つまり増強法は「感度が足りないときの切り札」ではあるが、通常のラマンの代わりにはならない。定性の確認、痕跡量の検出といった用途に限って使い、定量には慎重な検討が要る。
注記：SERS の増強因子について、本記事では具体的な数値を挙げていない。文献ごとに報告値の桁が大きく異なり、単一の権威ある値を原典で確認できなかったためである（制作メモ参照）。
10. 公定要件 ― 欧州薬局方 2.2.48 が求めるもの
ラマンは薬局方でも独立した一般試験法になっている。日本薬局方は 2.26 ラマンスペクトル測定法、USP は \<858>、欧州薬局方は 2.2.48 である。
Metrohm が欧州薬局方 2.2.48（2022年改訂）の要件をまとめた資料から、装置に関わる部分を引く。
スペクトル分解能
For identity tests, unless otherwise prescribed in a monograph, the spectral resolution must be less than or equal to 15 cm⁻¹ （確認試験については、各条に別段の規定がない限り、スペクトル分解能は 15 cm⁻¹ 以下でなければならない）
測定は炭酸カルシウムの標準物質を用い、1000〜1100 cm⁻¹ の領域で行う。
波数校正
Verify the wavenumber scale for Raman shifts using a suitable standard that has characteristic maxima at the wavenumbers under investigation, for example an organic substance such as polystyrene, paracetamol or cyclohexane
装置の作動範囲をカバーする最低3波数を選ぶ。
応答強度
A maximum variation of ± 10 per cent in band intensities compared to the previous instrument qualification is achievable in most cases （前回の装置適格性評価と比較したバンド強度の変動は、大半の場合 ±10% 以内が達成可能である）
実務上の要点は2つある。
- 分解能 15 cm⁻¹ 以下は、小型・安価な装置では満たせないことがある。公定法での使用を想定するなら、カタログの分解能表記を必ず確認する
- 波数校正の標準物質が指定されている。ポリスチレンは FTIR と同じだが、ラマンではパラセタモールやシクロヘキサンも使える
11. チェックリスト
A. 装置を選ぶとき 1. 測る試料は着色しているか。着色が主なら 1064 nm を検討する。ただし感度 1/16、分解能は約2倍粗くなる（3〜4節） 2. どこまで細かく見たいか。0.61λ/NA で計算し、実際は 1 µm 程度になることを見込む（4節） 3. 点を見たいのか、全体を見たいのか。含量均一性なら透過ラマン、異物やマッピングなら顕微ラマン（8節） 4. 公定法で使うなら分解能 15 cm⁻¹ 以下を満たすか（10節）
B. 条件を出すとき 5. 低倍率・低出力から始める。いきなり高倍率にしない（7節） 6. 同じ点を続けて測り、スペクトルが変化しないことを確認する。変化したら焼けている（6節） 7. S/N が足りないときは、出力ではなく積算時間を上げる（6〜7節） 8. 蛍光が出たら、まず励起波長の変更を検討する（5節）
C. 増強法を使うとき 9. 共鳴ラマンのスペクトルを通常のライブラリと直接比較しない。相対強度が変わっている（9節） 10. SERS を定量に使う前に、基板のばらつきを実測する（9節）
まとめ
- ラマンは原理的に弱く、装置設計のすべてが「弱さを補う工夫」になっている（1節）
- 励起波長は散乱効率・空間分解能・蛍光・試料損傷の四つを同時に決める（2節）
- 空間分解能は 0.61λ/NA。NA 0.9 なら 532 nm で約 361 nm、1064 nm で約 721 nm（筆者計算）。ただし式自体が一つでなく、アッベの λ/(2NA) では同条件で約 296 nm。実用値も「約 1 µm」と「共焦点なら 250〜300 nm」で見解が割れる（4節）
- 深さ方向は λ/NA² に比例し、NA の効き方が2乗なので対物レンズが支配的（4節）
- 試料損傷を決めるのは出力ではなくパワー密度。鉛丹では 5.1×10⁴ W/cm² で分解が始まり、焦点は 450〜500 °C に達すると推定される。10 mW を 1 µm に絞れば約 1.3×10⁶ W/cm²（筆者計算）で、その約25倍にあたる（6節）
- 分解能を上げる操作とパワー密度を下げる操作は、同じつまみを逆向きに回す。低倍率・低出力から始めるのが原則（7節）
- 後方散乱は表面近傍の一点（サブサンプリング）、透過ラマンは厚み方向の体積全体。含量均一性には後者（8節）
- 共鳴ラマンは相対強度を変え損傷リスクを上げる。SERS は基板のばらつきが定量のばらつきになる（9節）
- 欧州薬局方 2.2.48 は確認試験の分解能 15 cm⁻¹ 以下、最低3波数での校正、バンド強度変動 ±10% を示す（10節）
用語集
- レイリー散乱：入射光と同じ波長で戻る散乱。ラマン散乱よりはるかに強く、フィルターで除去する必要がある。
- ラマンシフト：励起光の波数と散乱光の波数の差。励起波長を変えてもシフト量は変わらない。
- 開口数（NA）：対物レンズが光を集める能力を表す量。空間分解能は横方向で 0.61λ/NA、軸方向で λ/NA² に比例する。
- パワー密度：単位面積あたりのレーザー出力（W/cm²）。試料損傷を決めるのは出力ではなくこの量。
- 後方散乱配置：レーザーを当てた面から戻る散乱光を集める配置。顕微ラマン・ハンドヘルドの標準。
- 透過ラマン：試料の反対側へ抜けた散乱光を集める配置。厚み方向の体積全体を反映する。
- サブサンプリング：不均一な試料の一部だけを測ってしまい、全体を代表しないこと。
- 共鳴ラマン：励起波長を試料の電子吸収帯に合わせ、特定の振動モードを増強する手法。
- SERS（表面増強ラマン散乱）：金・銀などのナノ構造表面の近傍で電磁場増強を利用する手法。
出典
- Edinburgh Instruments「Spatial Resolution in Raman Spectroscopy」 — https://www.edinst.com/resource/spatial-resolution-in-raman-spectroscopy/
- Oxford Instruments「Raman knowledge base」 — https://www.oxinst.com/learning/view/article/raman-knowledge-base
- Metrohm（B&W Tek）「Choosing the Most Suitable Laser Wavelength For Your Raman Application」 — https://www.metrohm.com/en/applications/bw-tek-applikationen/410000001-c.html
- Y. Li, J. Ma, K. He, F. Wang「Raman Study of 532-Nanometer Laser-Induced Degradation of Red Lead」Materials 17(4), 770 (2024), doi:10.3390/ma17040770 — https://pmc.ncbi.nlm.nih.gov/articles/PMC10890575/
- Metrohm「Ph. Eur. 2.2.48 Raman Spectroscopy: How Raman instruments from Metrohm comply with the 2022 update」 — https://www.metrohm.com/en/discover/blog/20-21/ph--eur--2-2-48-raman-spectroscopy--how-raman-instruments-from-m.html
制作メモ：ディープリサーチで収集した資料を出発点に、編集側で査読論文とメーカー技術資料を開いて検証のうえ執筆した。
筆者の計算による値：(1) 表の空間分解能（532 nm → 361 nm、785 nm → 532 nm、1064 nm → 721 nm）は、Edinburgh Instruments が示す 0.61λ/NA に NA = 0.9 を代入して筆者が計算したものである。同社が示す例（405 nm、NA 0.9 → 275 nm）と同じ条件で計算している。アッベの式 λ/(2NA) による 296 nm も同様に筆者の計算である。(2) パワー密度（10 mW／スポット径 1 µm → 約 1.3×10⁶ W/cm²）も筆者の計算である。スポットを円と仮定した単純計算であり、実際のビーム形状（ガウシアン分布）を考慮していないため、ピーク強度はこれより高くなる。
公開後に補強した点：初稿では空間分解能を Edinburgh Instruments の 0.61λ/NA と「実用的には約 1 µm」だけで記述していたが、公開後の検算で Oxford Instruments が λ/(2NA) を用い、共焦点なら 250〜300 nm に到達しうるとしていることが分かったため、両者を併記し「式も実用値も一つに決まっていない」旨を4節に追記した。
裏が取れず記載しなかったもの：(1) SERS の増強因子は、文献によって報告値が数桁の幅で異なり、単一の権威ある値を原典で確認できなかったため数値を挙げていない。かわりに「報告値の桁が異なること自体が定量を難しくしている」という形で扱った。(2) 透過ラマンの測定時間や含量均一性試験での実測性能に関する数値は、メーカーの製品ページが取得できず（403）記載していない。(3) 低波数（テラヘルツ）ラマンによる結晶多形評価、時間ゲート法や SERDS といった蛍光除去手法については、原典を確認できなかったため本記事では扱っていない。(4) 日本薬局方 2.26 および USP \<858> の具体的な判定基準は、条文を直接確認できていない。本記事で数値を挙げたのは欧州薬局方 2.2.48 についてのみで、それも Metrohm の解説資料からの引用である。
