合成や製造の現場では長年、反応を「オフライン」で追ってきました。一定時間ごとに反応液を抜き、クエンチし、 前処理して測る——この手間と時間の間に、短寿命の中間体や速い速度論はしばしば見えなくなります。 フローNMRは、反応液をそのまま磁石に流し込み、クエンチせずに分子変化をリアルタイムで観る手法です。 本記事では、その実装を原理から実務まで、出典つきで整理します。
この記事の読み方：第1〜2章はフローNMRの基礎と装置構成、第3〜4章が実装の核（定量と頑健性）です。 入門の方は各章冒頭・まとめ・用語集から、専門家の方はPULCONやSHARPERの各論まで深掘りしてください。 卓上機の応用は別記事「ベンチトップNMRの最新応用事例」、装置全般は「NMRの最新機器まとめ」もどうぞ。

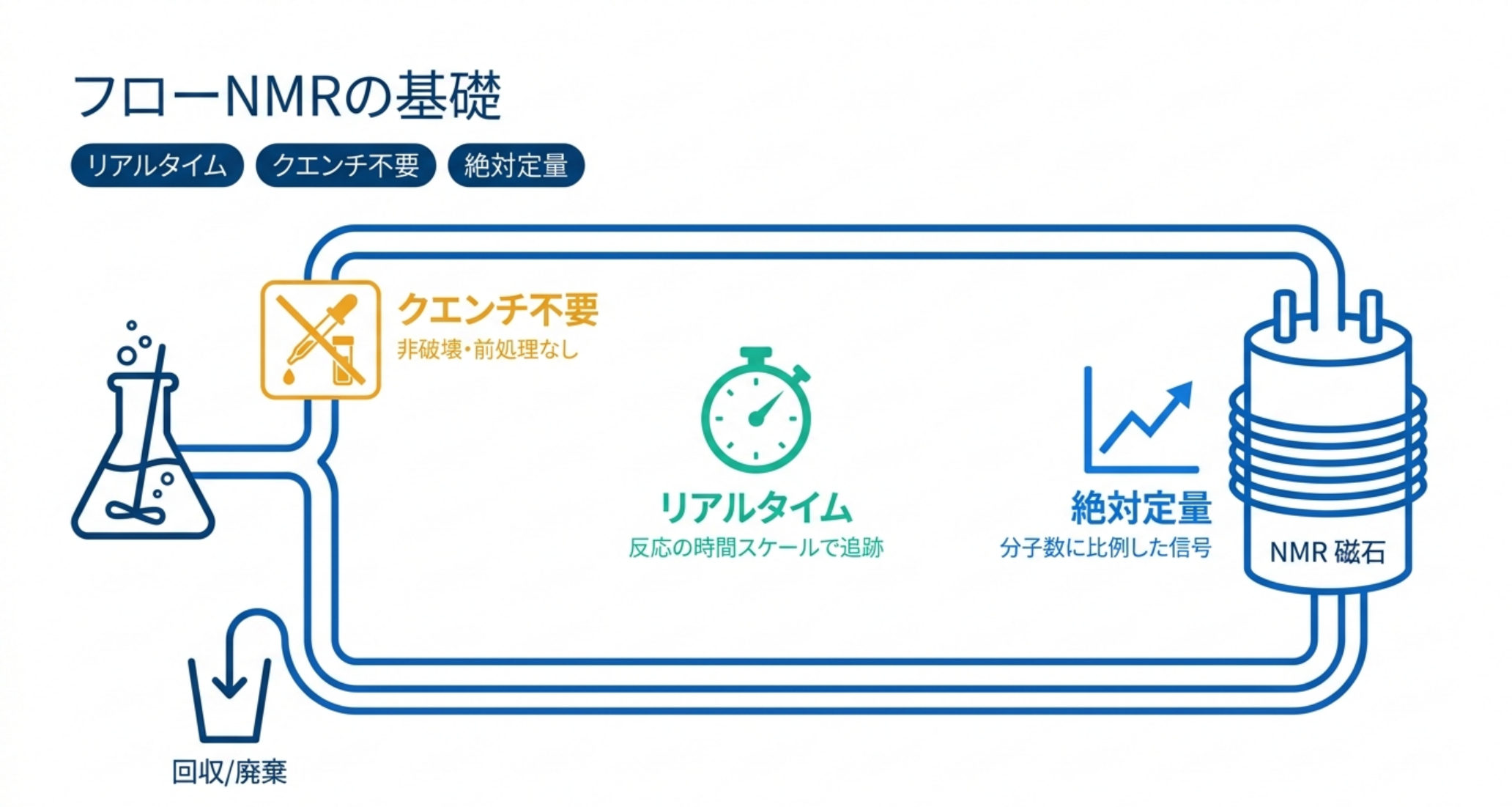

1. フローNMRの基礎 ― 何ができるか
フローNMRは、反応容器とNMRプローブを配管でつなぎ、反応液をフローセルに通して連続的に測定します。 利点は明快です。
- クエンチ不要・非破壊：反応を止めずに、進行をそのまま観測できる。
- リアルタイム：転化率・選択率・中間体の生成消滅を、反応の時間スケールで追える。
- 定量に強い：NMRは原理的に分子数に比例した信号を与えるため、適切な条件下で絶対定量ができる。
NMRは構造解析と定量を1台で兼ねる点が、他のオンライン分析（IR・UV等）にない強みです。 高磁場機（例：500 MHz級）は感度・分解能で有利ですが、近年はベンチトップNMRを配管に組み込み、 反応器の傍らでプロセス分析（PAT）を行う構成も普及しています（別記事参照）。低磁場では感度が下がるため、 同じ信号対雑音比（SNR）を得るのに積算回数（NS）を増やすなどの調整が要ります。

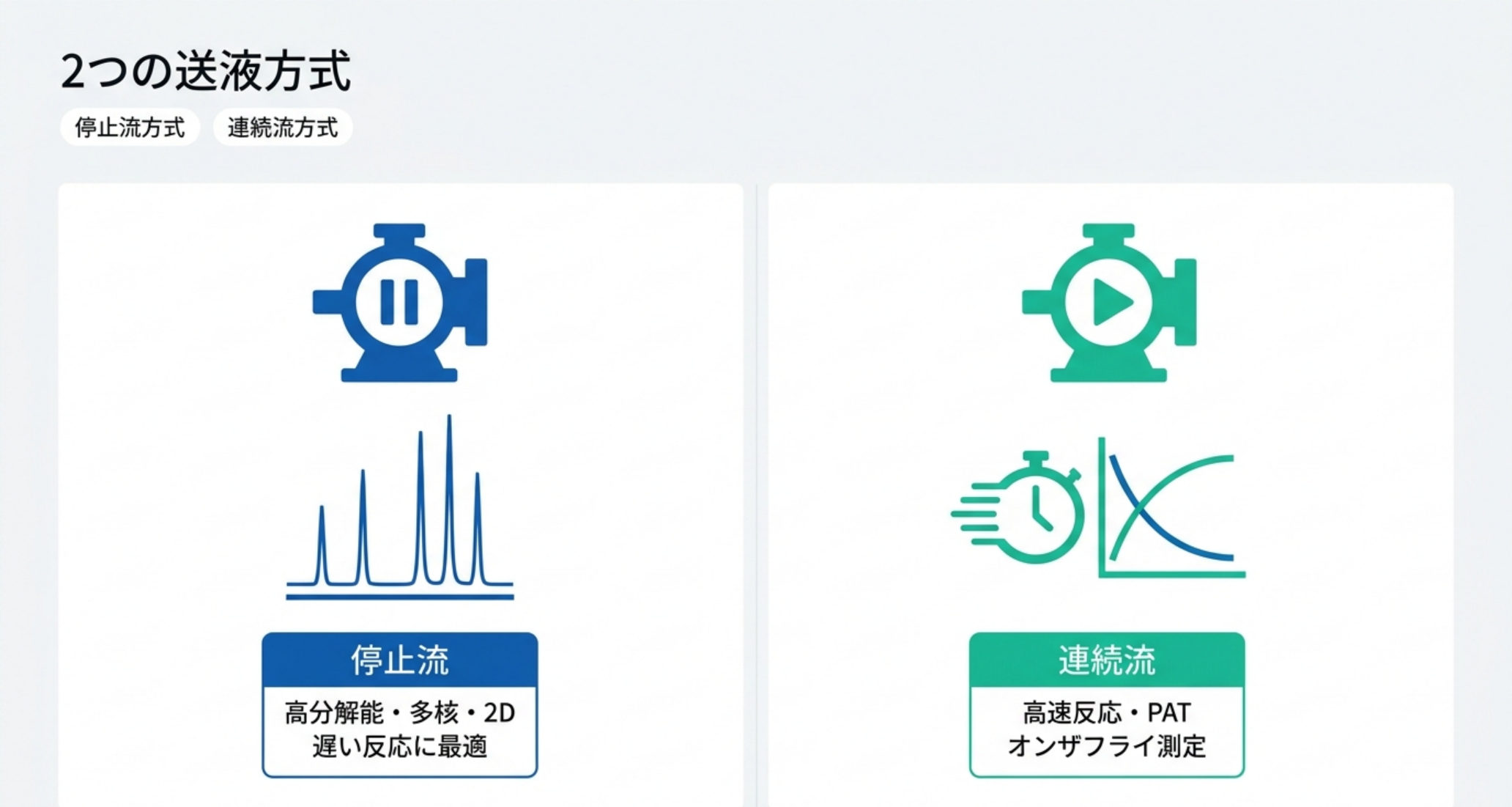

2. アーキテクチャ ― 停止流か連続流か
実装方式は大きく2つに分かれ、反応の速さと必要な分解能で選びます。
- 停止流（stopped-flow）：「送液→停止→測定」を繰り返す。流れを止めてから測るためスペクトルが安定し高分解能。 多核・2D測定や、ゆっくりした反応の高品質スナップショットに向く。
- 連続流（continuous-flow）：流したまま「オンザフライ」で測る。速い速度論やPATに必須だが、 流動由来のスペクトル歪み（後述）に強い手法が要る。
ベンチトップNMRを用いた停止流と連続流のサンプリング方式の実務比較が報告されており（Maschmeyer ら, Magn. Reson. Chem., 2024）、反応速度・感度・データ密度のトレードオフを踏まえた選択が現実的とされています。

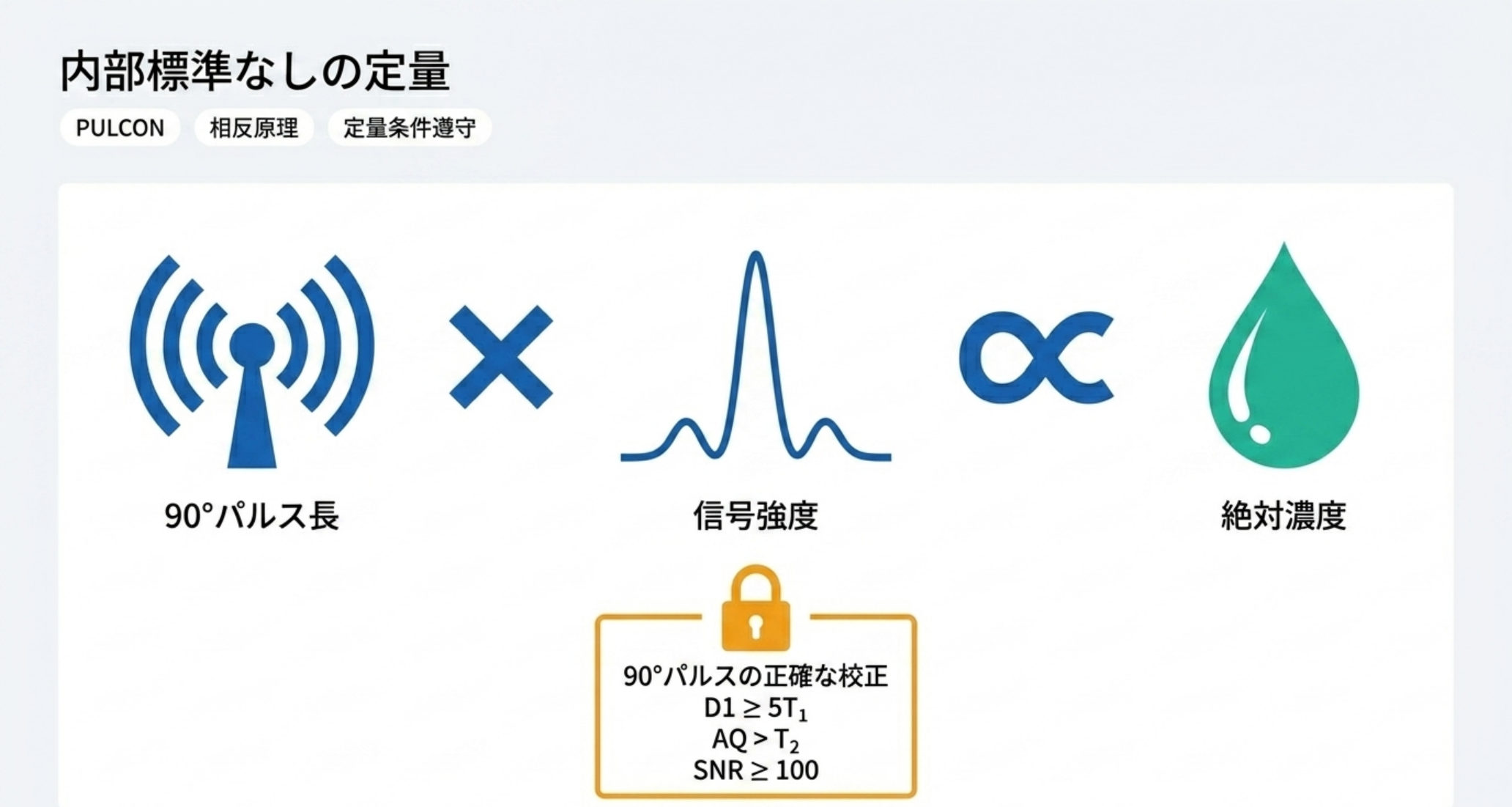

3. 定量の科学 ― 内部標準なしで濃度を出す（PULCON / ERETIC2）
フロー環境では、内部標準の添加が溶解性・化学反応・夾雑の問題を起こしがちです。これを避けて 内部標準なしで絶対濃度を求める標準法が PULCON です。Bruker環境では ERETIC2 として実装され、 かつての専用ハードウェア（信号発生器）に代わるソフトウェアのみの手法として、装置の小型化・現場導入を容易にしました。
相反原理（principle of reciprocity）
PULCON（Pulse Length Based Concentration determination, パルス長による濃度決定）は、 相反原理に基づきます。要点は「90°パルス長 × 信号強度 が試料濃度に比例する」という関係です。 これを使い、既知濃度の参照試料の測定結果から、未知試料の濃度を、両者の90°パルス長・積算回数・積分値・温度などの比で 換算します（受信ゲイン差や不完全緩和を補正係数で扱う）。
PULCONは標準的な分光計だけで実行でき、特別な装置を必要とせず、イオン強度の違いによるコイル感度の損失も補償します。 精度は条件が整えば98%超と報告されています（Dreier & Wider, Magn. Reson. Chem., 2006）。
補足：内部標準法（試料に基準物質を混ぜる）と違い、PULCONは基準を別測定で持ち込むため、 反応液を汚さずに定量できます。フローの連続測定と相性が良いのはこのためです。
定量を成立させる「定量条件」
相反原理が成り立つよう、次の条件を厳守します（qNMR一般にも通じる要点）。
- 90°パルスの正確な校正（試料ごとにプローブのチューニング/マッチングを合わせる）。
- 緩和遅延 D1 ≥ 5 × T₁：磁化を完全回復させ、ピーク面積を正しく出す。
- 取得時間 AQ > T₂：信号を取りきる。
- SNR ≥ 100:1 を確保：安定した定量に必要な信号品質。
これらを満たさないと、積分値が真の分子数を反映せず、定量がずれます。自動化（後述）でも、この前提は変わりません。

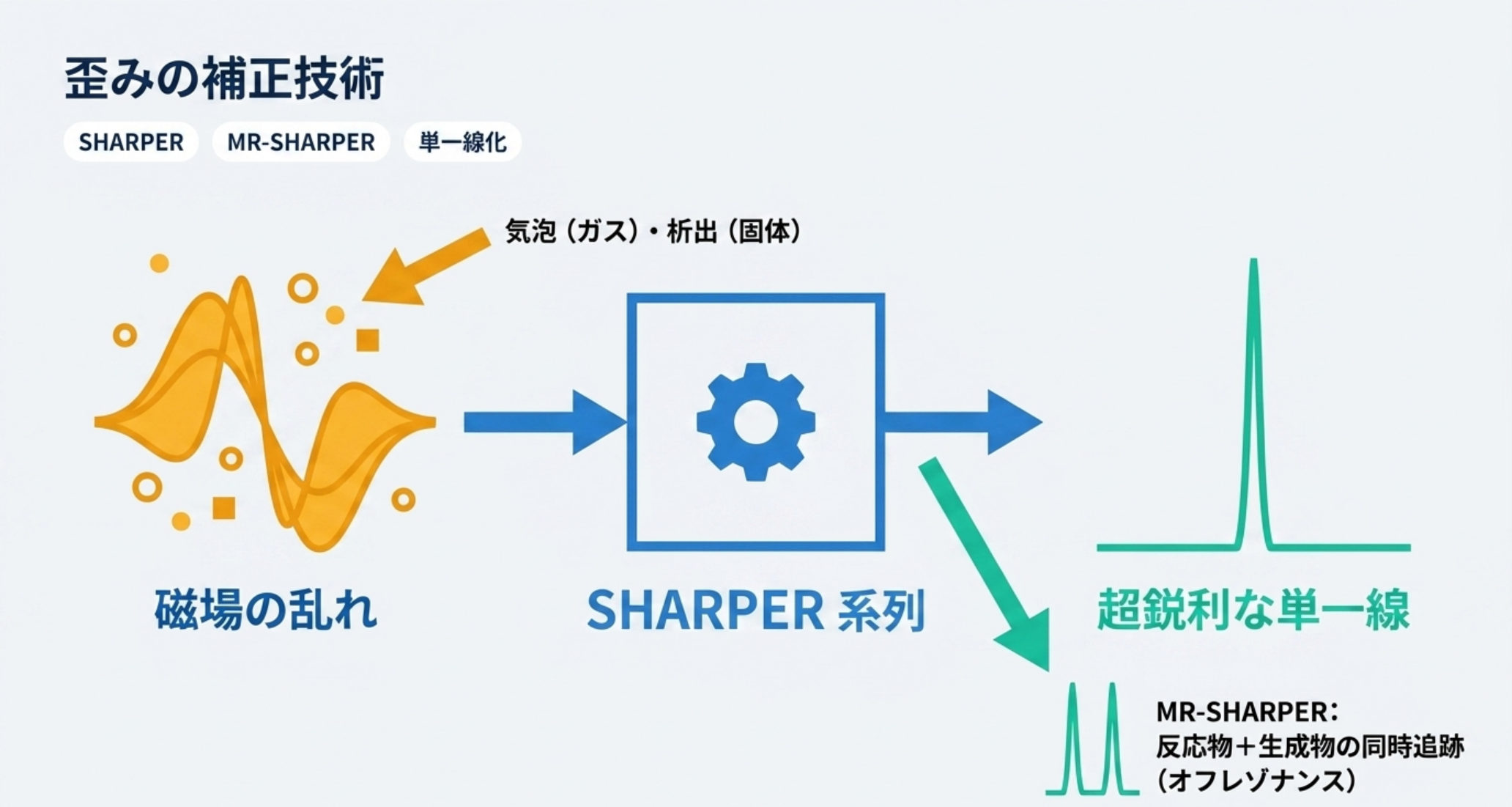

4. 頑健性 ― 歪んだスペクトルでも鋭い線を保つ（SHARPER / MR-SHARPER）
連続流の反応モニタリングは「きれいな」測定とは限りません。気泡（ガス発生）や析出（沈殿）が磁場の均一性を崩し、 ピークが広がってデータが使い物にならなくなることがあります。
これに対処するのが SHARPER 系のパルス系列です。
- SHARPER（原著: Castañar ら, J. Am. Chem. Soc., 2017）：X核パルスなしで、不均一磁場の中でも狭線幅の単一線を生成し、 反応モニタリングのロバスト性を高める。
- MR-SHARPER（Multiple Resonance SHARPER；Davy ら, Analyst, 2022, 10.1039/D2AN00134A）： 単一のオンレゾナンス信号に限られた標準SHARPERを拡張し、オフレゾナンス信号にも対応。 これにより、反応物と生成物のような複数化学種を、送信周波数を追従させずに同時監視できる。 シミングが気泡・固体で崩れても、ホモ／ヘテロデカップルされた超鋭利な信号が得られます。
さらに2025年には、スペクトル歪みに頑健な反応モニタリング手法が報告され（Analytical Chemistry, 2025, 10.1021/acs.analchem.5c00800）、フロー特有の乱れへの耐性が一段と高まっています。

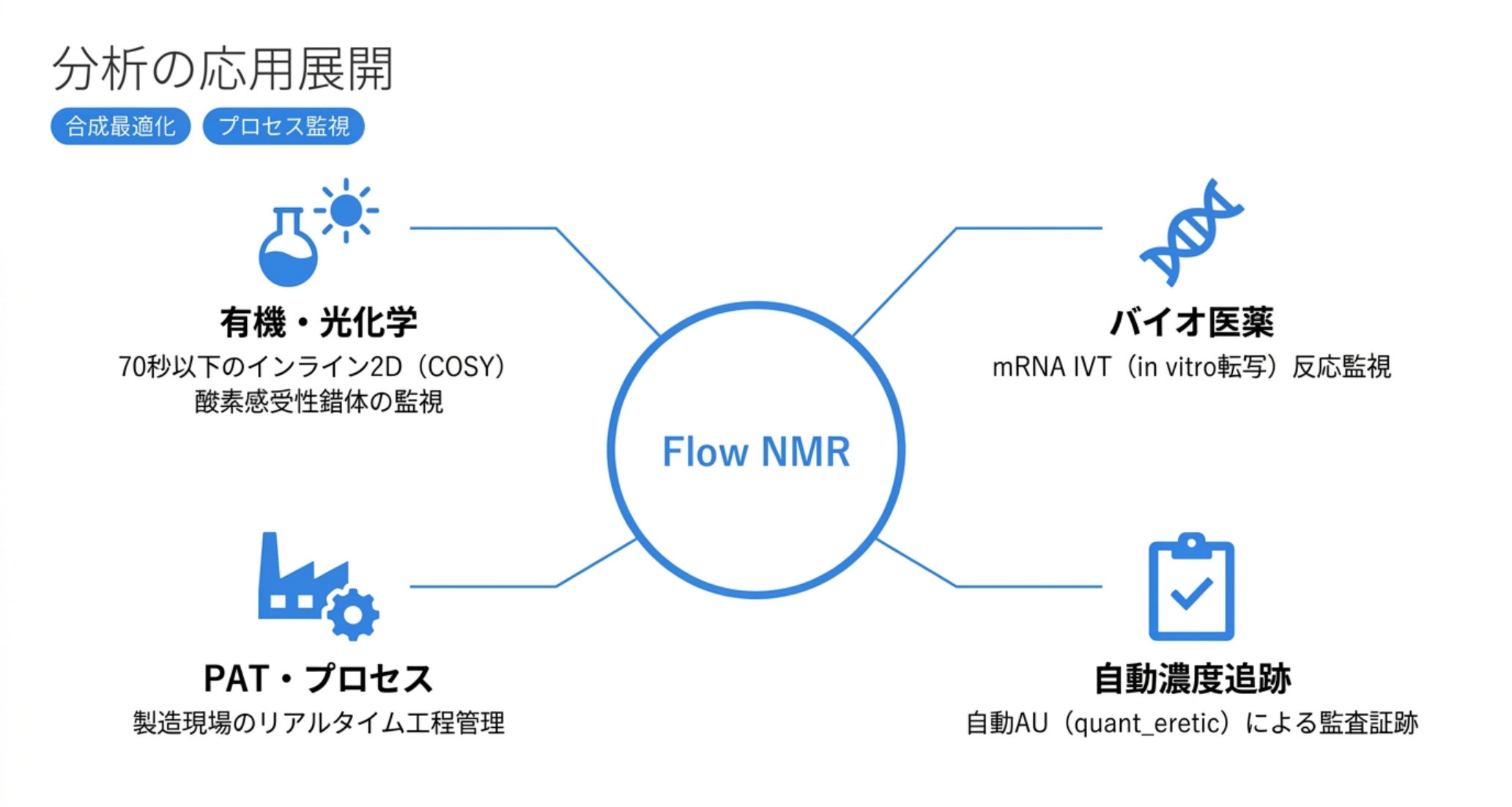

5. 応用 ― 合成から光化学・バイオ医薬・プロセス制御まで
- 有機・有機金属合成のモニタリング：転化率・中間体を実時間で追い、条件最適化を加速。酸素感受性錯体の オンライン³¹P監視（MR-SHARPER）など（別記事「ベンチトップNMR」も参照）。
- 光化学フロー反応：照射しながらのインライン多次元NMRが実証され、70秒以下の超高速2D（COSY）で 定量情報まで取得した例がある（Bazzoni ら, Chem. Eur. J., 2023）。
- バイオ医薬プロセス：mRNAのin vitro転写（IVT）反応をフローNMRでプロセス監視した研究など、 核酸医薬の製造モニタリングにも展開（2023）。
- PAT・プロセス制御と自動化：濃度追跡を自動AUプログラム（例：
quant_eretic）で連続実行し、 平均濃度・標準偏差・監査証跡（結果ファイル）を自動生成。製造現場でのリアルタイム工程管理に使う。

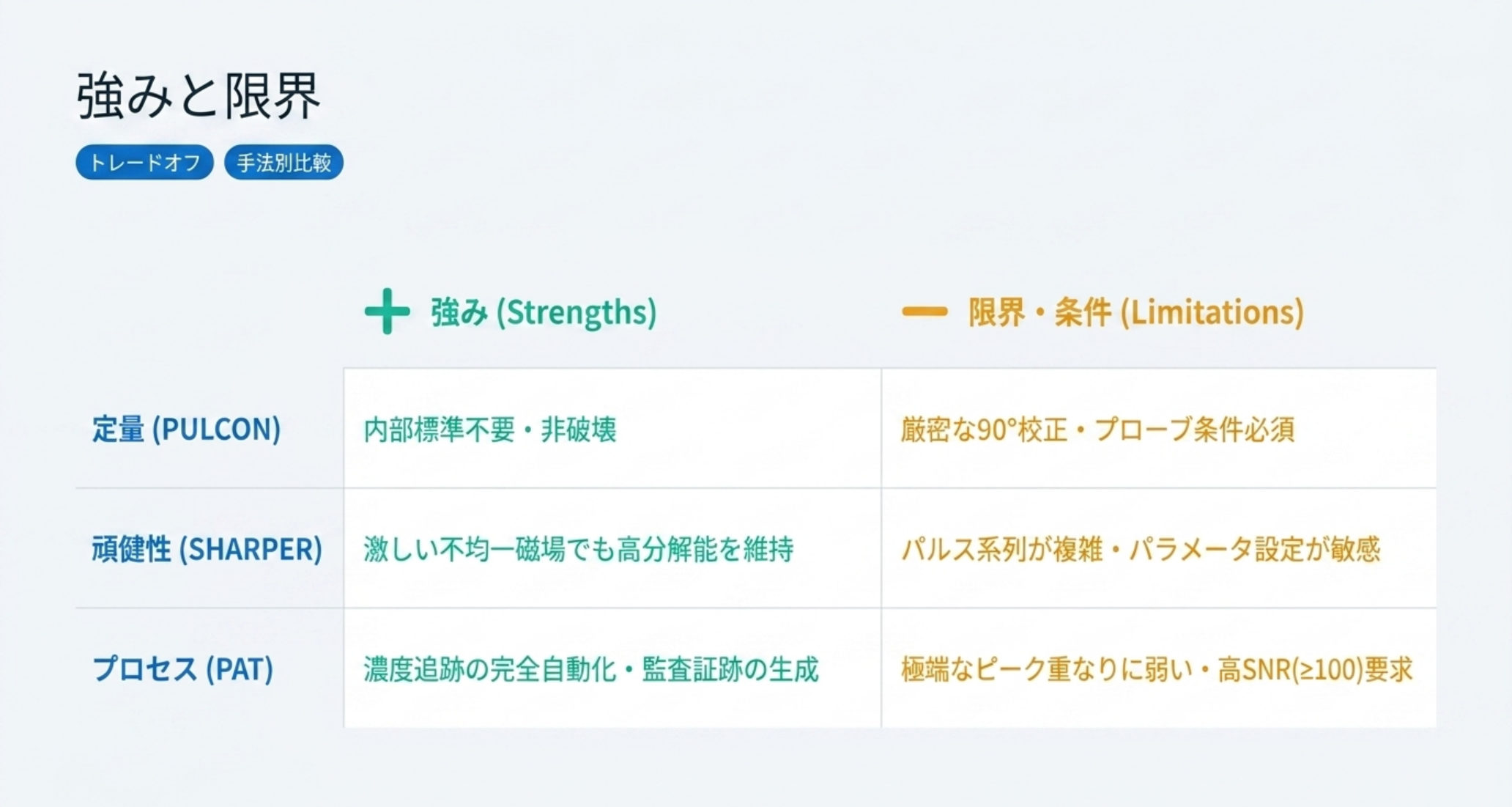

6. 強みと限界
| 観点 | 強み | 限界 |
|---|---|---|
| 定量（PULCON/ERETIC2） | 非破壊・内部標準不要・装置小型・柔軟 | 正確な90°校正と整合したプローブ条件が前提 |
| 頑健性（SHARPER/MR-SHARPER） | 不均一磁場でも分解能維持・複数種を同時追跡 | 系列が複雑・パラメータ設定に敏感 |
| PATワークフロー | 自動濃度追跡・ソフト連携・監査証跡 | 極端なピーク重なりに弱い・高SNR（100:1）が必要 |

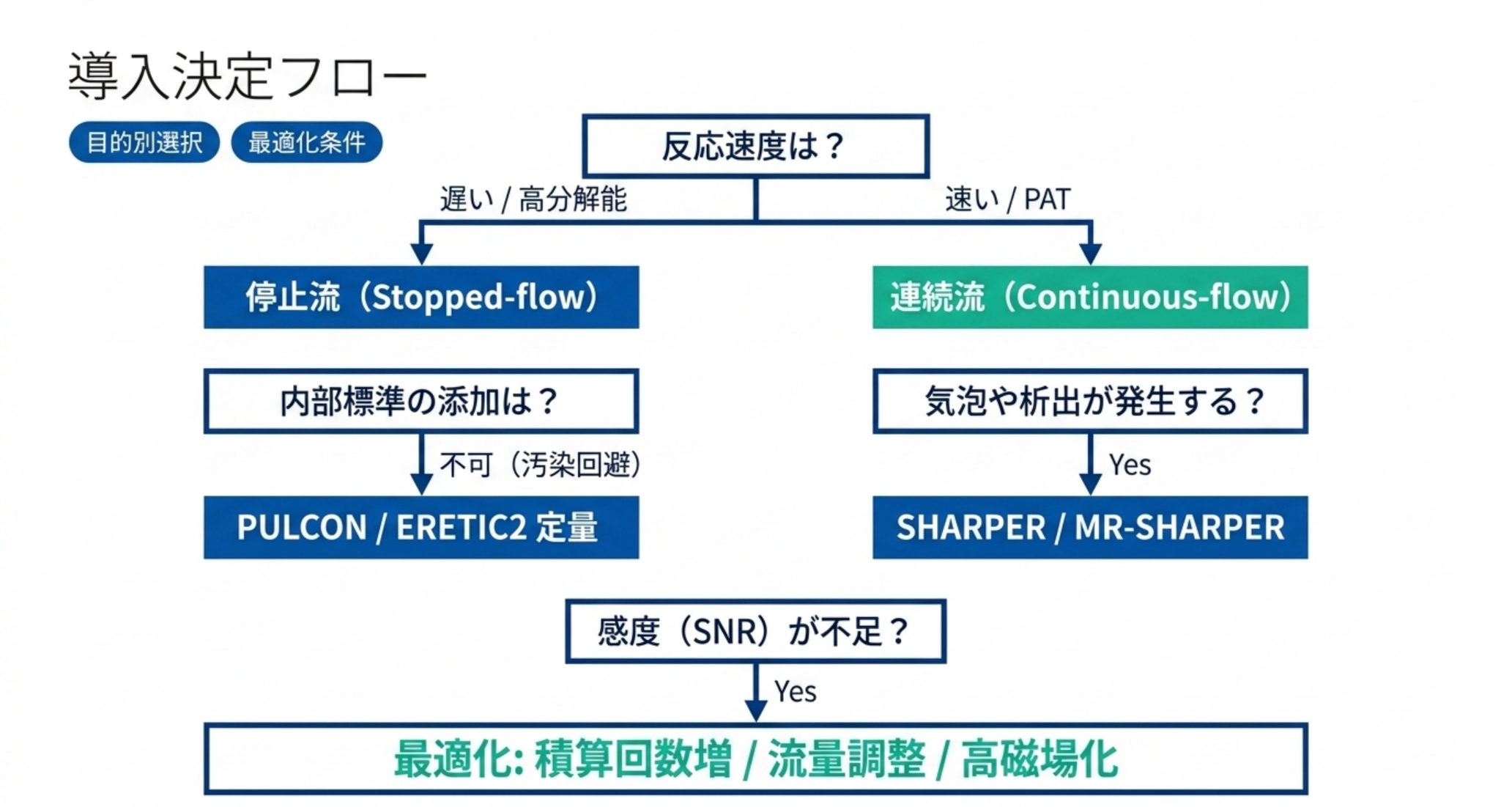

7. 分析者の視点 ― 導入チェックリスト
- 反応の速さで方式を選ぶ：高分解能/多核・遅い反応 → 停止流。速い速度論・PAT → 連続流。
- 定量するなら条件を固める：90°校正・D1≥5T₁・AQ>T₂・SNR≥100。内部標準を混ぜたくないなら PULCON/ERETIC2。
- 気泡・析出が出る系：SHARPER/MR-SHARPER で単一線化。反応物＋生成物を同時に追うなら MR-SHARPER。
- 感度が足りない（低磁場）：積算回数を増やす、流量・滞留時間を最適化、必要なら高磁場機やクライオプローブ。
- 工程に組み込む：自動AUで濃度追跡・記録を自動化し、監査証跡を残す。
まとめ
- フローNMRはクエンチせず反応をリアルタイム・非破壊で観る手法。構造解析と定量を1台で兼ねる。
- 方式は停止流（高分解能）と連続流（速い速度論・PAT）を反応に応じて使い分ける。
- 定量はPULCON/ERETIC2（相反原理・内部標準不要・条件が整えば精度98%超）。90°校正・D1≥5T₁・SNR≥100が肝。
- フロー特有の歪みはSHARPER/MR-SHARPERで克服。MR-SHARPERは反応物＋生成物の同時監視に有効。
- 応用は合成・光化学フロー（インライン2D）・mRNA IVT・PAT/プロセス制御へと広がる。
次回以降、各応用（光化学フローのインライン2D、mRNA製造のプロセス監視、qNMRバリデーション）を個別に掘り下げます。
用語集（クイックリファレンス）
- フローNMR：反応液を配管でNMRプローブに流し、連続測定する手法。クエンチ不要・リアルタイム。
- 停止流 / 連続流：送液を止めて測る（高分解能）／流したまま測る（速い反応・PAT）。
- PULCON / ERETIC2：90°パルス長×信号強度が濃度に比例する相反原理を使い、内部標準なしで絶対定量する手法/実装。
- 定量条件：90°校正・D1≥5T₁・AQ>T₂・SNR≥100。これを満たして初めて積分が分子数を反映する。
- SHARPER / MR-SHARPER：不均一磁場でも狭線幅の単一線を作る系列／複数（反応物＋生成物）を同時に追える拡張。
- PAT：製造工程をリアルタイム分析で管理する考え方。フローNMRはその定量検出器になる。
- T₁ / T₂：縦緩和／横緩和時間。定量条件（D1・AQ）を決める基準。
出典
- Davy, Dickson, Wei, Uhrín, Butts「Monitoring off-resonance signals with SHARPER NMR – the MR-SHARPER experiment」Analyst, 2022, 10.1039/D2AN00134A — https://pubs.rsc.org/en/content/articlehtml/2022/an/d2an00134a
- Castañar et al.「SHARPER Reaction Monitoring: Generation of a Narrow Linewidth NMR Singlet … in an Inhomogeneous Magnetic Field」J. Am. Chem. Soc., 2017 — https://pubmed.ncbi.nlm.nih.gov/28783319/
- 「NMR Reaction Monitoring Robust to Spectral Distortions」Analytical Chemistry, 2025, 10.1021/acs.analchem.5c00800 — https://pubs.acs.org/doi/10.1021/acs.analchem.5c00800
- Dreier, Wider「Concentration measurements by PULCON using X-filtered or 2D NMR spectra」Magn. Reson. Chem., 2006, 44, S206–S212 — https://analyticalsciencejournals.onlinelibrary.wiley.com/doi/10.1002/mrc.1838
- Maschmeyer et al.「Reaction monitoring via benchtop NMR: on-line stopped-flow and continuous-flow sampling methods」Magn. Reson. Chem., 2024 — https://analyticalsciencejournals.onlinelibrary.wiley.com/doi/10.1002/mrc.5395
- Bazzoni et al.「In-line Multidimensional NMR Monitoring of Photochemical Flow Reactions」Chem. Eur. J., 2023, e202203240 — https://chemistry-europe.onlinelibrary.wiley.com/doi/10.1002/chem.202203240
- 「Flow NMR for chemical synthesis」Nature Reviews Methods Primers — https://www.nature.com/articles/s43586-026-00482-7
- 「NMR reaction monitoring in flow synthesis」(総説) PMC — https://pmc.ncbi.nlm.nih.gov/articles/PMC5331343/
- Bruker「ERETIC2 user's guide」（PULCON 実装・定量条件） — https://www.bruker.com/
注記：パルス系列・定量条件・精度などの数値は各出典の報告時点・条件下のもの。装置・試料・流路で結果は変わります。導入・手法検討時はメーカー公式資料・原著論文で再確認してください。
制作メモ：本記事はディープリサーチ（NotebookLM）で一次情報候補を収集し、主要な主張・数値・出典を編集側で原著にあたって検証したうえで執筆しています。
