固体NMR（ssNMR, solid-state NMR）は、溶けない・結晶化しない・非晶質の試料を、ありのままの状態で 原子レベルで観ることができる手法です。X線結晶構造解析が苦手とする無秩序な系・界面・膜タンパク質・電池材料・ 医薬品多形などで威力を発揮します。本記事では、その原理（なぜ難しく、どう克服するか）を押さえたうえで、 2023〜2025年の具体的な文献応用例を分野横断でまとめます。
この記事の読み方：第1〜2章は固体NMRの物理と二大感度革命（超高速MAS、DNP）の原理で、ここを押さえると 後段の応用が腑に落ちます。入門の方は各章冒頭・まとめ・用語集から、専門家の方は各応用の文献まで深掘りしてください。

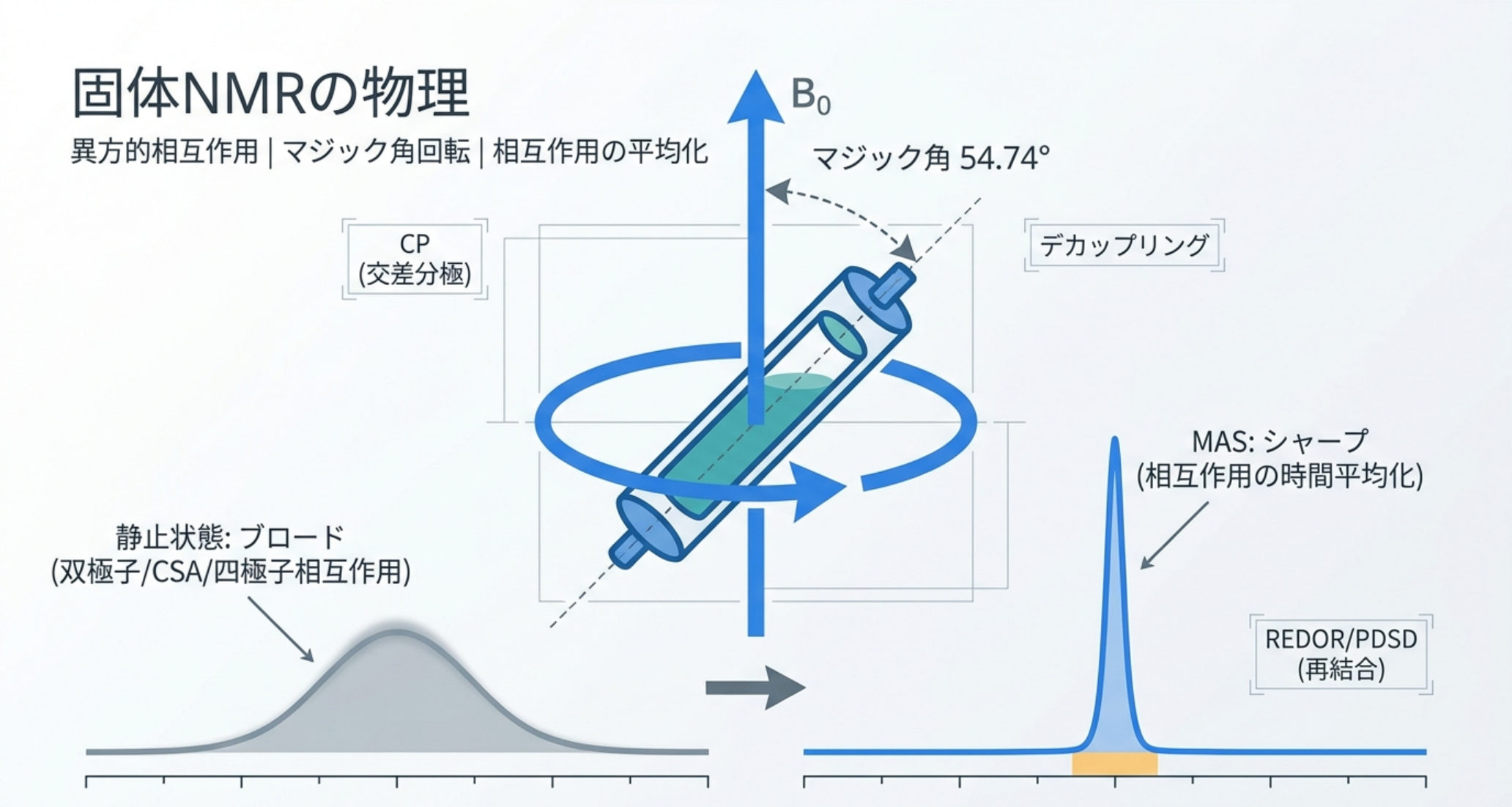

1. 固体NMRの物理 ― なぜ難しく、なぜ強いのか
線幅を広げる「異方的相互作用」
溶液NMRでは分子が高速で等方回転し、相互作用が平均化されて鋭いピークが得られます。 固体では分子が動かないため、向きに依存する（異方的な）相互作用が残り、ピークを大きく広げます。主因は3つです。
- 双極子相互作用：核スピン同士が磁気的に直接結合。¹H–¹H、¹H–¹³C など。固体で非常に大きい。
- 化学シフト異方性（CSA）：化学シフトが分子の向きで変わる。
- 四極子相互作用：²H・¹⁴N・²³Na・²⁷Al などスピン I ≥ 1の核に特有。非常に大きく扱いが難しい。
MAS（マジック角回転）という基盤技術
これを克服する基盤が MAS（Magic Angle Spinning） です。試料を磁場に対して54.74°（マジック角）に傾けて 高速回転させると、双極子相互作用やCSAに含まれる (3cos²θ−1) の項が時間平均で消え、固体でもシャープなピークが得られます。
補足：回転が速いほど平均化が完全になります。ローターは外径が小さいほど高速回転でき、 3.2 mm（〜25 kHz）→ 1.9 mm（〜42 kHz）→ 1.3 mm（〜67 kHz）→ 0.7 mm（〜111 kHz超）→ さらに微小化、と進化してきました。
感度を補う基本テクニック
- CP（交差分極, Cross Polarization）：豊富な¹Hの磁化を¹³C・¹⁵Nへ移して感度を稼ぐ。CP-MASは固体NMRの定番。
- 高出力デカップリング：測定中に¹Hを照射し、双極子相互作用を消して観測核の線幅を狭める。
- 再結合（recoupling）：MASで消した双極子相互作用をあえて選択的に復活させ、距離・角度情報を取り出す。 REDOR（核間距離測定）やPDSD（プロトン駆動スピン拡散、相関取得）などが代表で、構造決定の主力です。
固体NMRの最大の強みは、溶けない・結晶にならない試料をそのまま測れること。この「ありのまま観る」性質が、 近年の電池・材料・生体応用で再評価されています。

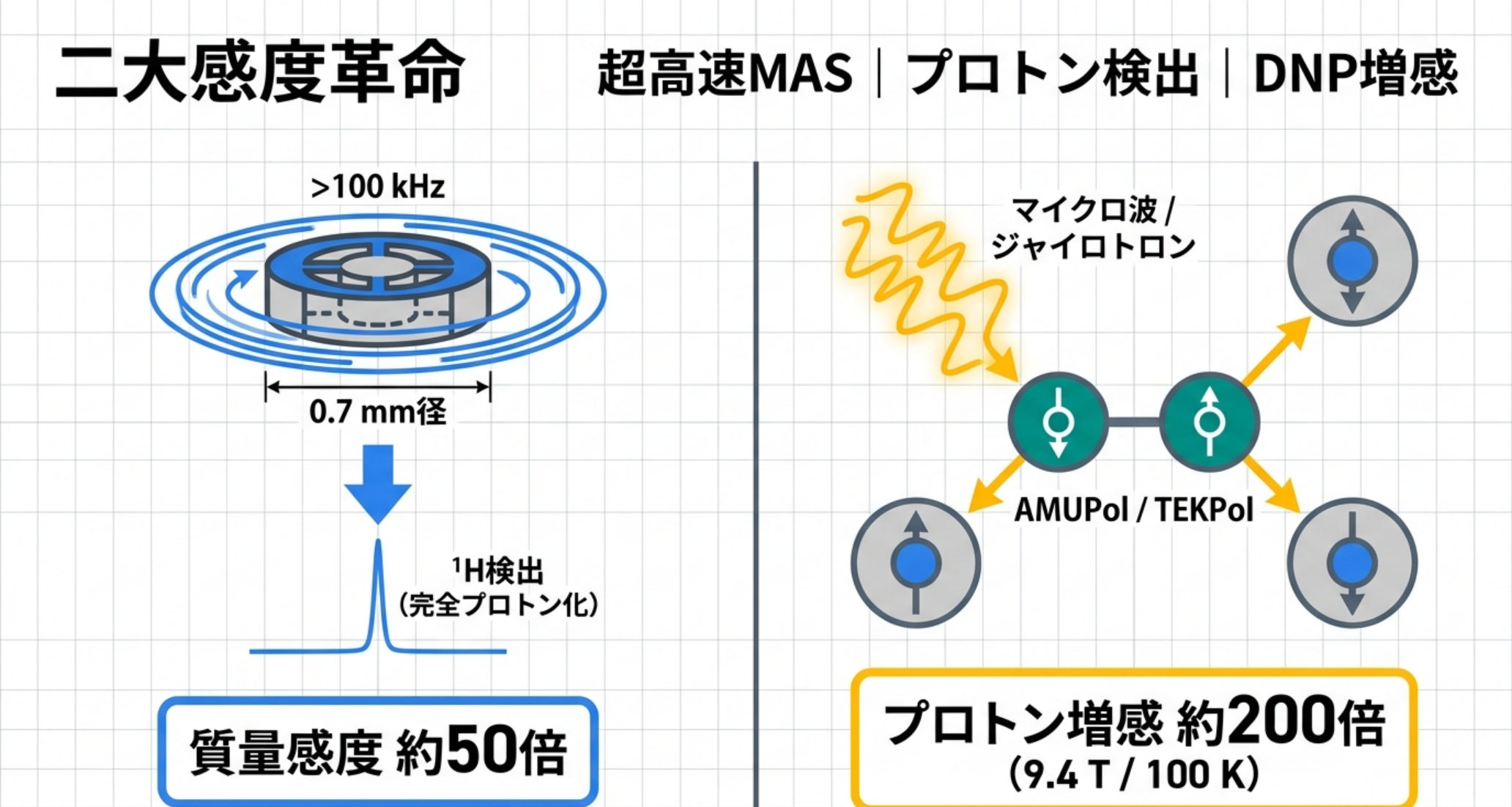

2. 二大感度革命 ― 超高速MAS＋プロトン検出と、DNP増感
固体NMRは本質的に感度が低い手法です。その壁を崩したのが、ここ十数年の2つの革命です。
革命1：超高速MAS（>100 kHz）＋プロトン検出
最も感度の高い核は¹H（プロトン）ですが、固体では¹H–¹H双極子相互作用が強すぎて線幅が広く、長く使いにくい核でした。 ところが0.7 mm径の極小ローターで毎秒10万回転（100 kHz）を超える超高速MASが可能になると、 ¹H–¹H相互作用が十分平均化され、¹H検出（プロトン検出）が実用化されました。
その効果は決定的です。プロトン検出は、従来の¹³C検出（3.2 mmローター）に比べて質量感度がおよそ50倍に向上し、 ごく少量しか得られない複雑なタンパク質でも測定できるようになりました。さらに超高磁場と組み合わせると解像度が跳ね上がり、 160 kHzの超高速MAS × 1.2 GHz（28.2 T）で、タンパク質の脂肪族プロトンの61%を帰属した例が報告されています （Chemical Science, 2023）。
補足：かつては試料を重水素化（¹Hを²Hに置換）して¹H–¹H相互作用を薄める戦略が主流でしたが、 超高速MASにより完全プロトン化（重水素化なし）の試料でも高分解能¹Hスペクトルが得られるようになりました。 試料調製の負担が減り、適用範囲が一気に広がっています。
革命2：DNP（動的核偏極）増感
DNP（Dynamic Nuclear Polarization） は、電子スピンの大きな偏極を核スピンへ移し、信号を桁違いに増やす技術です。
- 機構（Cross効果, CE）：ビラジカル（磁気的に結合した2つの不対電子を持つ分子）を偏極剤として加え、 マイクロ波を照射して電子の偏極を核へ移します。
- 偏極剤：水系ではAMUPol、有機溶媒系ではTEKPolが、効率と入手性から広く使われます。 9.4 T（400 MHz / 263 GHz）・100 K・8 kHz MASで、プロトン増感は最大約250倍（おおむね200倍級）に達します。
- 必要なハードウェア：高出力・高周波のジャイロトロンマイクロ波源、約100 Kの低温MAS-DNPプローブ、 効率的な偏極剤が要ります。
ただし課題もあります。高い増感（>100倍）は比較的低磁場に限られ、9.4 Tより高磁場では効率が大きく低下します。 これに対し、固体オーバーハウザー効果DNPが18.8 Tでも100倍超の増感を示し、しかもMAS速度を上げるほど増感が急増する、 という突破口が見つかっています。高磁場DNPは現在もっとも活発に開発が進む領域の一つです。

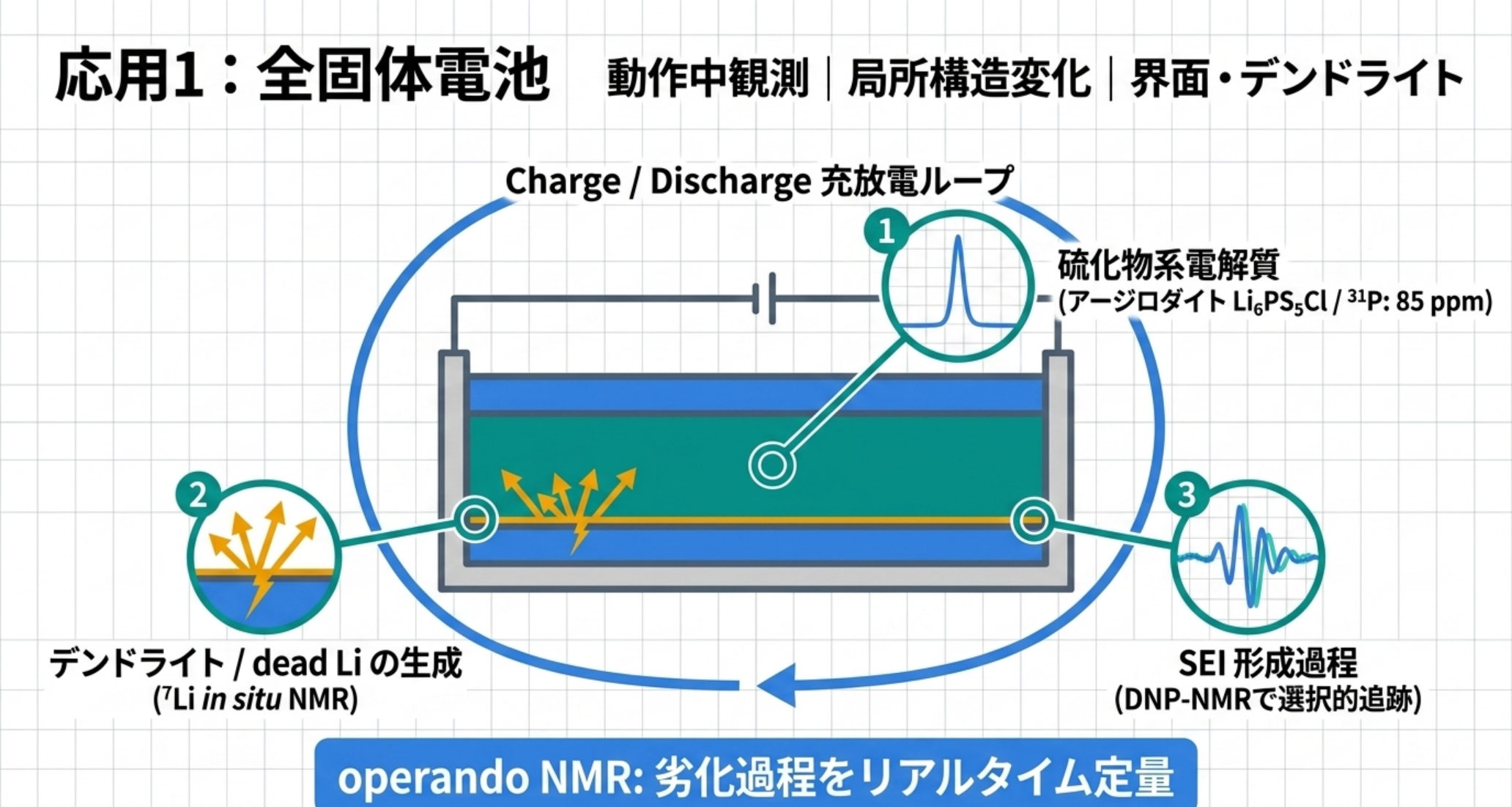

3. 応用1：電池 ― operando/in situ NMRで「動かしながら観る」
全固体電池やリチウム金属電池では、デンドライト（樹枝状リチウム）やSEI（固体電解質界面相）、 不活性化リチウム（dead Li）が性能・安全性を左右します。これらは微量・無秩序で、固体NMRの独壇場です。
硫化物固体電解質とアージロダイト
硫化物系固体電解質（Li₁₀GeP₂S₁₂、Li₆PS₅Cl など）の局所構造は³¹P MAS NMRで鋭敏に追えます。 アージロダイト型 Li₆PS₅Cl は³¹Pで約85 ppmにシグナルを示し、ハロゲンの違い（Br: 94 ppm、I: 96 ppm）で 化学シフトが変わります。これは結晶対称性とPS₄³⁻まわりの配位状態の差を反映しており、材料の同定・相分析に直結します。
operando NMRで劣化を捉える
operando（動作中）NMRは、充放電させながら局所構造の変化やdead Liの生成をリアルタイムで定量できます。 2023年にはNature Communications誌で、硫化物系全固体電池の劣化過程をoperando NMRで解明した研究が報告され、 2024年には⁷Li in situ NMRをルーチン適用する手順も提示されています。さらに、感度の壁を超えるために DNP-NMRを用い、リチウムデンドライトとSEIの形成を選択的に追跡して組成・形成過程を明らかにした研究も 報告されています（Nature Communications, 2024）。「界面をありのままに観る」固体NMRの強みが活きる代表分野です。

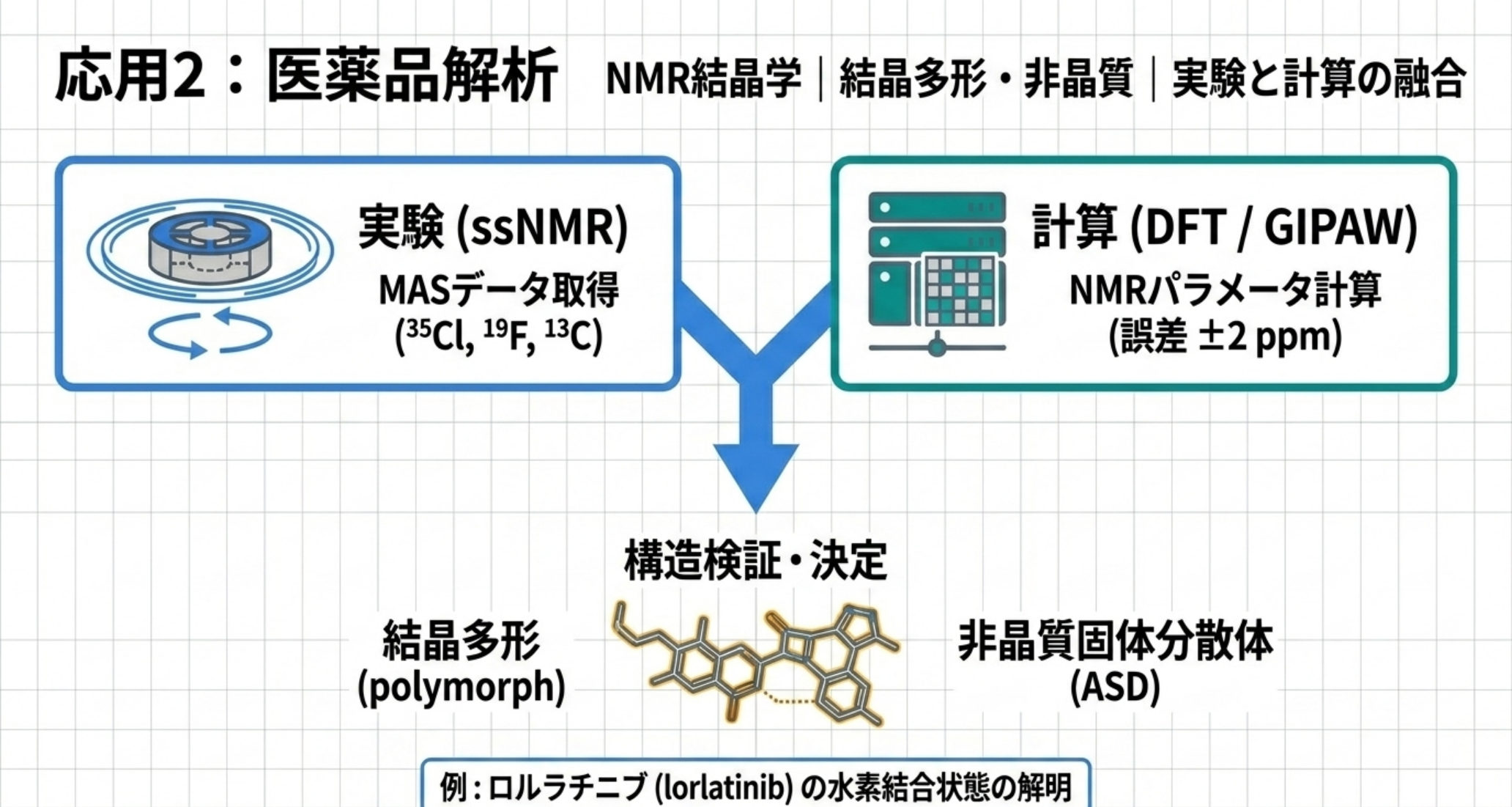

4. 応用2：医薬品とNMR結晶学 ― 多形・塩・非晶質を解く
固体NMRは医薬品分野の定番です。結晶多形（polymorph）の識別、塩・共結晶・水和物/溶媒和物の構造、 非晶質固体分散体（ASD）の分子環境評価などに使われます。X線回折が苦手な非晶質や、微妙な多形差を 局所的な化学環境の差として捉えられるのが利点です。
NMR結晶学（NMR crystallography）
近年の大きな潮流がNMR結晶学です。これは、実験の固体NMRと、DFT（密度汎関数理論）による NMRパラメータ計算を組み合わせて結晶構造を検証・決定する手法です。
- 計算手法：GIPAW法（CASTEP や Quantum Espresso に実装）で、¹H・¹³C・¹⁵N・¹⁹F・³⁵Cl などの化学シフトや、 四極子核（¹⁴N・³⁵Cl 等）のパラメータを計算し、実測MASデータと突き合わせます。
- 精度の目安：GIPAW＋PBE汎関数による¹³C化学シフトのベンチマーク誤差は概ね±2 ppm程度。 これは多形間の化学シフト差と同程度のため、計算と実測の慎重な比較が要点になります。
- 結晶構造予測(CSP)との統合：従来は回折で得た構造の検証が中心でしたが、近年はCSPと組み合わせ、 粉末からde novoに結晶構造を決定する応用が広がっています。機械学習による化学シフト予測も進んでいます。
具体例
塩酸塩医薬品では³⁵Cl固体NMRが塩・多形の構造解析に有効であることが示され、 抗がん剤ロルラチニブ（lorlatinib）では、NMR結晶学により水素結合の有無という固体状態の詳細が解明されています。 原薬の固体形態管理（多形管理）に、固体NMR＋計算は欠かせない手段になりつつあります。

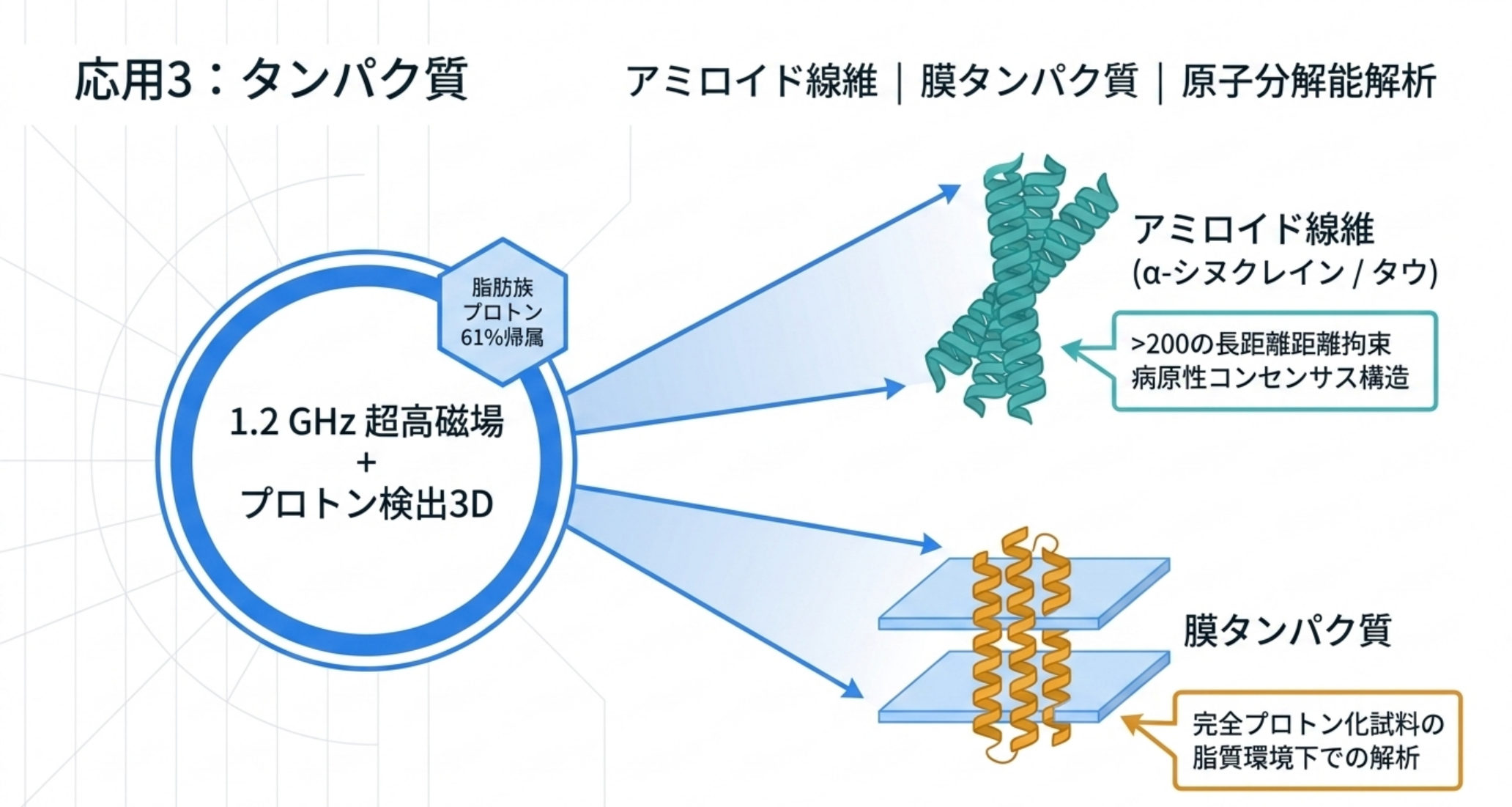

5. 応用3：タンパク質 ― アミロイド線維と膜タンパク質
固体NMRは、結晶化しにくい・溶けにくいタンパク質——アミロイド線維や膜タンパク質——の 原子分解能構造解析で独自の地位を築いています。プロトン検出（第2章）の高感度化がこれを後押ししています。
アミロイド線維（神経変性疾患）
- α-シヌクレイン（パーキンソン病関連）：全長ヒトα-シヌクレインの病原性線維の固体NMR構造が解かれ、 200以上の長距離距離拘束から、平行・イン-レジスターβシートと疎水コアを持つコンセンサス構造が定義されています。
- タウ（アルツハイマー病関連）：PDSD実験でK32線維を解析し、P2領域の関与を調べた研究や、 REDORでのプロトン検出により、脳組織由来の限られたシードでもタウ変異体の取り込み比を決めた研究が報告されています。
膜タンパク質
脂質環境に再構成した膜タンパク質を、プロトン検出3D実験で解析できるようになり、 従来の重水素化微結晶タンパク質に加え、完全プロトン化の小タンパク質・膜タンパク質・線維コアへと 適用範囲が広がっています。創薬標的としての膜タンパク質解析に直結する進展です。

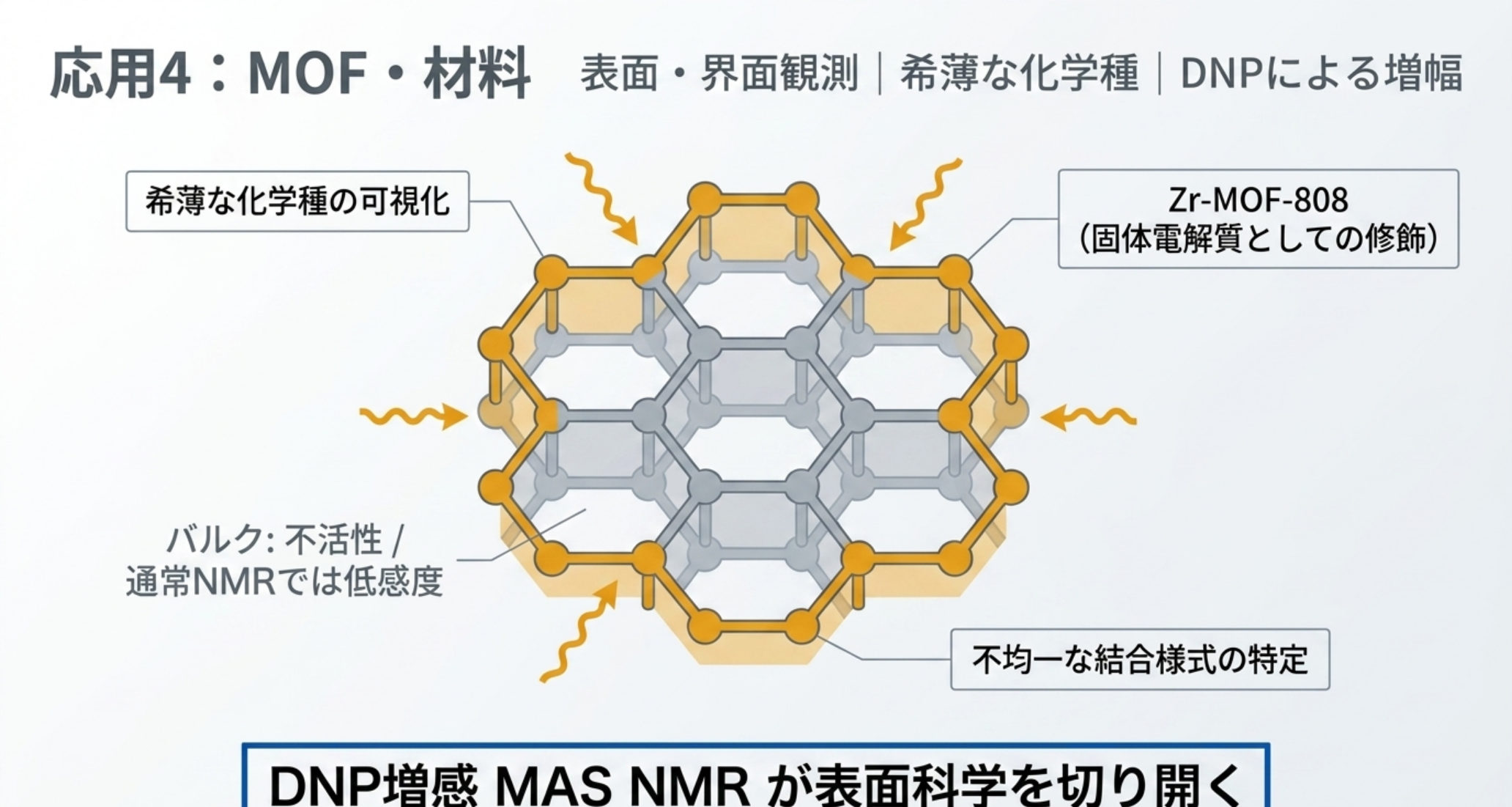

6. 応用4：MOF・機能材料 ― DNPで「表面」を観る
MOF（金属有機構造体）は規則的ナノ細孔を持つ多孔性材料で、固体電解質・ガス吸着・触媒で注目されています。 2024年にCCS Chemistry誌で報告された例では、ソフトなマルチエーテルを化学修飾したMOFを固体電解質として提案し、 Zr-MOF-808（比表面積1,200 m²/g超、均一な不飽和サイト）が速いLi⁺輸送の鍵になるとしています。
こうした材料の難所は「表面・界面の希薄な化学種」で、通常のNMRでは感度が足りません。 ここでDNP増感MAS NMRが効きます。多核・多次元のDNP-NMRは、官能基の導入状態や不均一な表面の結合様式を 高感度に可視化でき、MOF・ゼオライト・触媒（²⁷Al・¹⁷O など）や高分子材料の表面科学を切り開いています。

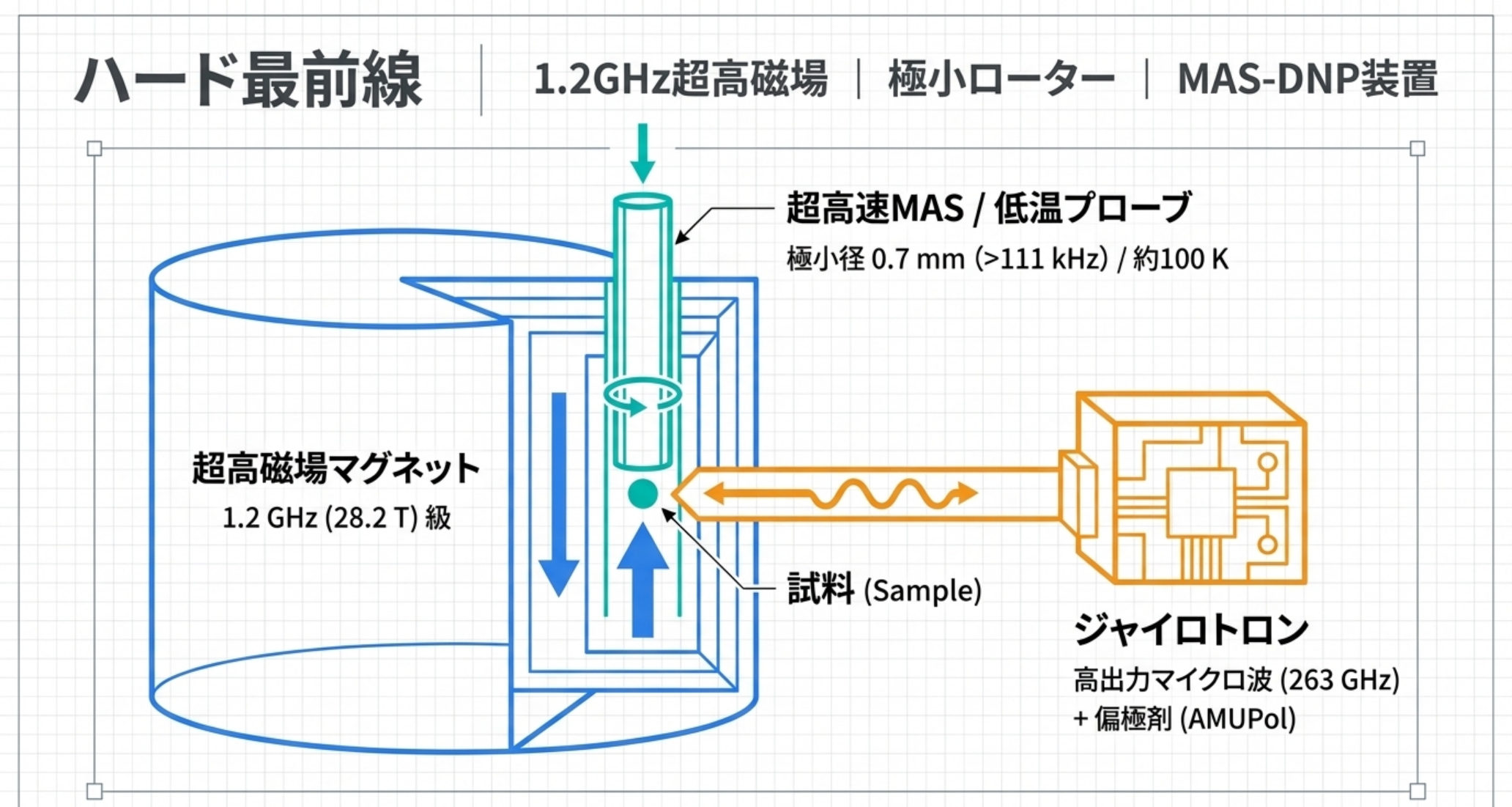

7. ハードウェアの最前線
- 超高磁場ssNMR：1.2 GHz（28.2 T）級の超高磁場機が固体試料にも展開（別記事「NMRの最新機器まとめ」参照）。 分解能・感度が上がり、超高速MASとの相乗効果でタンパク質構造決定が前進。
- 超高速MASプローブ：0.7 mm（〜111 kHz超）、さらに微小径ローターで150 kHz超へ。
- MAS-DNP装置：ジャイロトロン、約100 Kの低温MASプローブ、AMUPol/TEKPolなど偏極剤の進化。
- ベンダー各社（Bruker、JEOL など）が高速MASプローブ・DNPシステム・超高磁場機を提供。

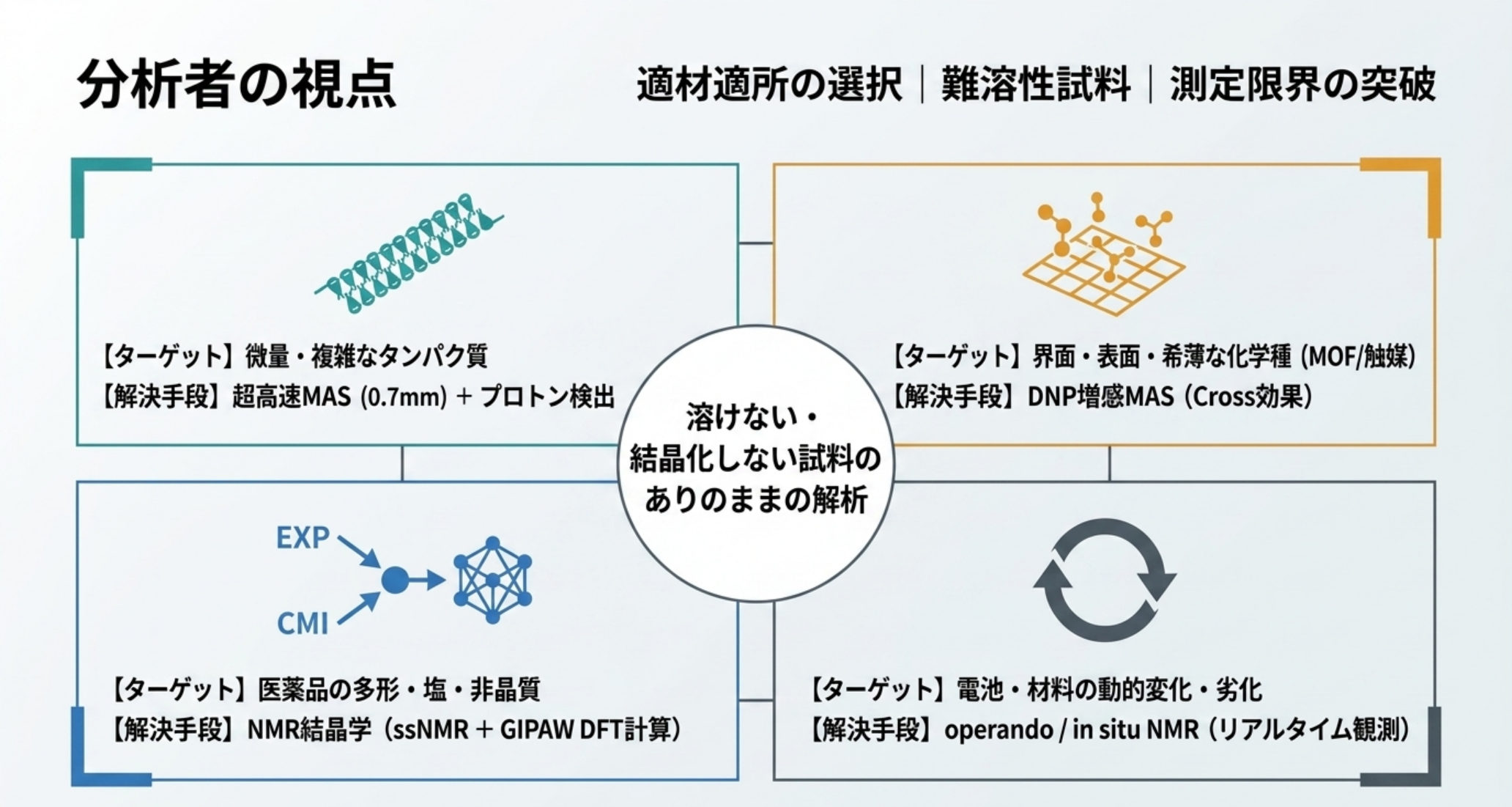

8. 分析者の視点 ― 固体NMRが効く場面
- 溶けない・結晶化しない・非晶質：X線や溶液NMRが苦手な領域はまず固体NMRを検討。
- 微量しかない複雑タンパク質：0.7 mmローターの超高速MAS＋プロトン検出。超高磁場と併用で解像度最大化。
- 界面・表面・希薄種（電池SEI、MOF表面、触媒）：DNP増感で感度を稼ぐ。動作中なら operando NMR。
- 医薬品の多形・塩・非晶質：固体NMR＋NMR結晶学（GIPAW DFT）、³⁵Cl・¹⁹Fも活用。
- 四極子核（²³Na・²⁷Al・¹⁴N 等）：高磁場・高速MAS・専用手法で扱う。
まとめ
- 固体NMRは「溶けない・結晶にならない試料をありのまま観る」手法。MAS（マジック角54.74°）が基盤で、 CP・デカップリング・再結合（REDOR/PDSD）が支える。
- 感度の二大革命：①超高速MAS（>100 kHz, 0.7 mmローター）＋プロトン検出で質量感度約50倍（1.2 GHz×160 kHzで タンパク質脂肪族プロトン61%帰属, Chem. Sci. 2023）、②DNP増感（Cross効果ビラジカル AMUPol/TEKPol、 9.4 T/263 GHz/100 Kで約200〜250倍。高磁場での効率低下はOverhauser/高速MASで突破）。
- 応用は分野横断：電池（硫化物アージロダイト³¹P、operando NMRで劣化・dead Li、DNPでデンドライト/SEI, Nat. Commun. 2023/2024）、 医薬（NMR結晶学＋GIPAW、³⁵Cl、多形・塩・非晶質）、タンパク質（α-シヌクレイン/タウ線維、膜タンパク質、プロトン検出）、 MOF・材料（DNPで表面化学, CCS Chem. 2024）。
- 1.2 GHz級超高磁場 × 超高速MASの相乗効果が、固体試料の解像度を押し上げ続けている。
次回以降、各応用を個別に深掘り（全固体電池のoperando NMR実験設計、医薬品多形のNMR結晶学ワークフロー、 アミロイド線維の距離拘束による構造決定）していきます。
用語集（クイックリファレンス）
- MAS（マジック角回転）：試料を54.74°で高速回転させ、異方的相互作用を平均化して線幅を狭める基盤技術。
- 双極子相互作用 / CSA / 四極子相互作用：固体で線幅を広げる異方的相互作用。四極子はI≥1核に特有。
- CP（交差分極）：¹Hの磁化を¹³C/¹⁵Nへ移して感度を稼ぐ。CP-MASが定番。
- 再結合（REDOR/PDSD）：MASで消した双極子相互作用を選択的に復活させ距離・相関情報を得る。
- プロトン検出 / 超高速MAS：0.7 mmローターで100 kHz超回転し、高感度な¹H検出を可能に（質量感度~50倍）。
- DNP（動的核偏極）：電子の偏極を核へ移し信号を桁違いに増やす。Cross効果＋ビラジカル（AMUPol/TEKPol）。
- NMR結晶学 / GIPAW：実験ssNMRとDFT計算（GIPAW）を組み合わせ結晶構造を検証・決定。CSPと統合も。
- operando / in situ NMR：電池などを動作させながら局所構造変化をリアルタイム観測。
- dead Li（不活性化リチウム）：電気的に孤立し容量に寄与しなくなったリチウム。劣化指標。
出典
- Schubeis / Pintacuda ら「High and fast: NMR protein–proton side-chain assignments at 160 kHz and 1.2 GHz」Chemical Science (2023) — https://pubs.rsc.org/en/content/articlehtml/2023/sc/d3sc03539e
- 「Understanding the failure process of sulfide-based all-solid-state lithium batteries via operando NMR spectroscopy」Nature Communications (2023) — https://www.nature.com/articles/s41467-023-35920-7
- 「Tracking dendrites and solid electrolyte interphase formation with dynamic nuclear polarization–NMR spectroscopy」Nature Communications (2024) — https://www.nature.com/articles/s41467-024-54315-w
- 「Towards Routine ⁷Li In Situ Solid-State NMR Studies of Electrochemical Processes」Applied Magnetic Resonance (2024) — https://link.springer.com/article/10.1007/s00723-024-01643-1
- RSC「NMR Crystallography in Pharmaceutical Development」(Modern NMR Crystallography) — https://books.rsc.org/books/edited-volume/2278/chapter/8419572/NMR-Crystallography-in-Pharmaceutical-Development
- 「Application of Solid-State ³⁵Cl NMR to the Structural Characterization of Hydrochloride Pharmaceuticals and their Polymorphs」JACS — https://pubs.acs.org/doi/10.1021/ja802486q
- Harrabi et al.「Highly Efficient Polarizing Agents for MAS-DNP of Proton-Dense Molecular Solids（AMUPol/TEKPol）」Angew. Chem. Int. Ed. (2022) — https://onlinelibrary.wiley.com/doi/full/10.1002/anie.202114103
- RSC「Polarizing agents for efficient high field DNP solid-state NMR under MAS」Chemical Science (2023) — https://pubs.rsc.org/en/content/articlehtml/2023/sc/d3sc01079a
- Tuttle / Comellas / Rienstra ほか「Solid-state NMR structure of a pathogenic fibril of full-length human α-synuclein」(α-シヌクレイン線維構造) — https://pubmed.ncbi.nlm.nih.gov/27018801/
- 「Solid-state NMR investigation of the involvement of the P2 region in tau amyloid fibrils」Scientific Reports — https://www.nature.com/articles/s41598-020-78161-0
- 「A Quasi-Solid-State Electrolyte with Semi-Immobilized Solvent-Like Sites（Zr-MOF-808）」CCS Chemistry (2024) — https://www.chinesechemsoc.org/doi/10.31635/ccschem.024.202404142
注記：磁場値・MAS周波数・増感率・化学シフト・帰属率などの数値は各論文の報告時点・条件下のもの。試料や測定条件で結果は変わります。引用の際は原著論文を確認してください。
