クロマトグラフィーは、混合物を成分ごとに「分けて」測るための、分析化学でもっとも使用頻度の高い手法です。 医薬品の品質管理、食品・環境の安全、研究開発、そしてバイオ医薬の特性解析まで、現場を支え続けています。 本記事は単なる新製品カタログではなく、「なぜその技術が効くのか」という物理から最新動向を理解することを目指します。
この記事の読み方：第1〜2章はクロマトの性能を決める物理の基礎で、ここを押さえると後段が腑に落ちます。 入門の方は第1章と各章冒頭、まとめ、用語集から。専門家の方はカラム理論・2D分離・SFC・GCの各論を深掘りしてください。
1. クロマトの性能を決める物理 ― van Deemterとピークキャパシティ
クロマトグラフィーの良し悪しは、最終的に「どれだけ多くの成分を、どれだけ鋭いピークで分けられるか」に 集約されます。これを定量化する2つの基礎概念を押さえます。

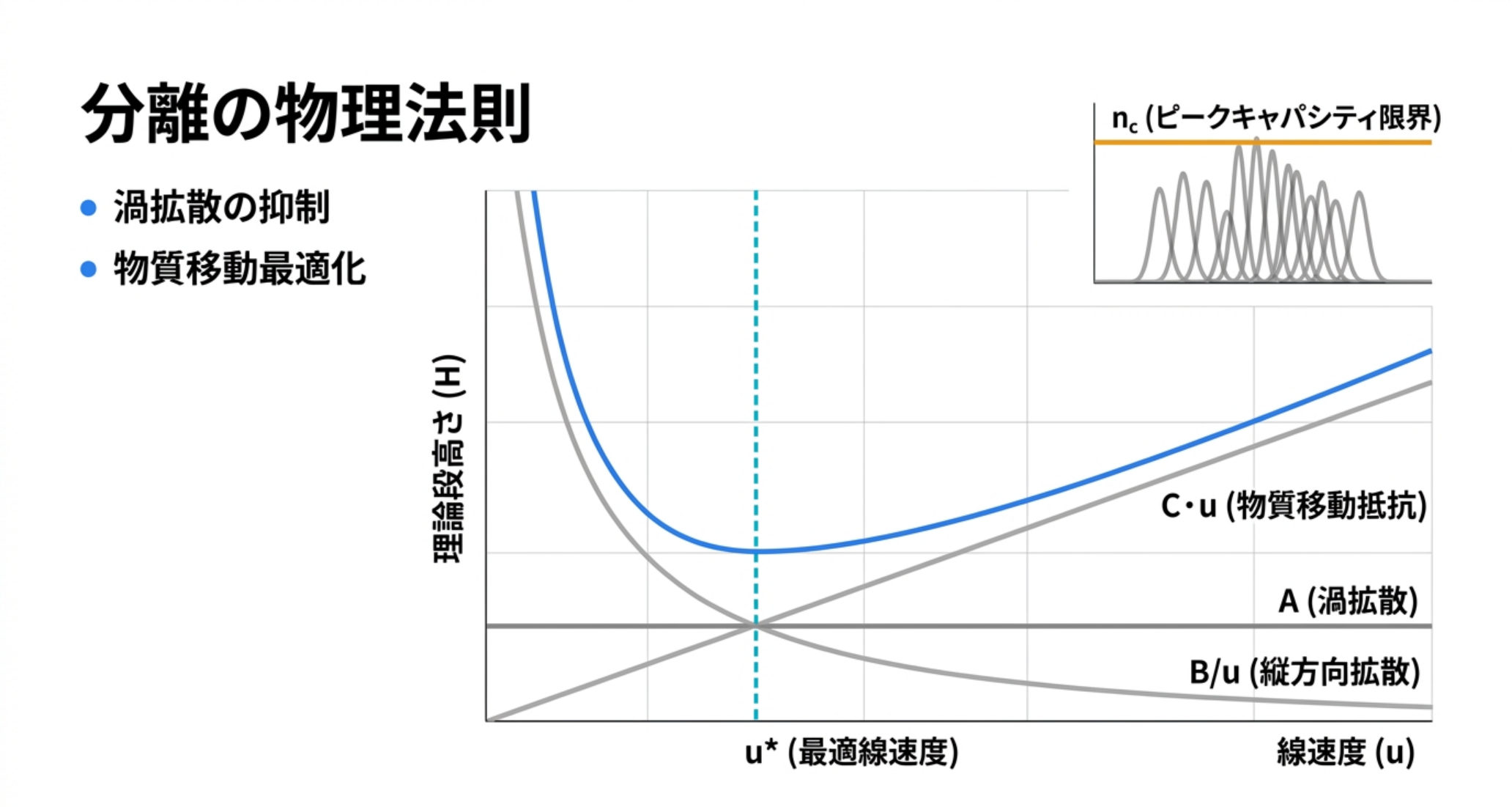

理論段高さ H と van Deemter式
カラムの分離効率は理論段数 N（大きいほど高効率）で表され、カラム長 L を使って H = L / N（理論段高さ、小さいほど高効率）と書けます。この H が移動相線速度 u にどう依存するかを表すのが van Deemter式です。
H = A + B/u + C·u
- A項（渦拡散, eddy dispersion）：充填の不均一さによる流路のばらつき。粒子径と充填の均一性で決まる。
- B項（縦方向拡散）：分子が時間とともに拡散して広がる。低流速で支配的。
- C項（物質移動抵抗）：固定相への出入りの遅れ。高流速で支配的。
「速く（高流速で）分析しても効率が落ちない」カラムとは、A項とC項が小さいカラムです。 近年のカラム技術革新は、まさにこの2項をどう小さくするかの競争でした（第2章）。
ピークキャパシティ ― 一次元分離の限界
ピークキャパシティ n_c は「その分析条件で理論上分離できるピークの最大本数」です。 グラジエント分析では概ね「勾配時間 ÷ 平均ピーク幅」で見積もれます。HPLC/UHPLCの一次元分離では、 現実的に n_c は数百が上限です。ところが医薬不純物・代謝物・タンパク質消化物のような試料は、 成分数がピークキャパシティを超えるため重なりが避けられません。これが二次元分離（第5章）が必要になる根本理由です。
2. カラム技術の核心 ― 表面多孔質(コアシェル)粒子 vs sub-2µm全多孔質
UHPLCを支える物理の主役が充填剤（粒子）です。ここ十数年でもっとも効いたイノベーションが 表面多孔質粒子（SPP, Superficially Porous Particle／別名コアシェル・fused-core）です。

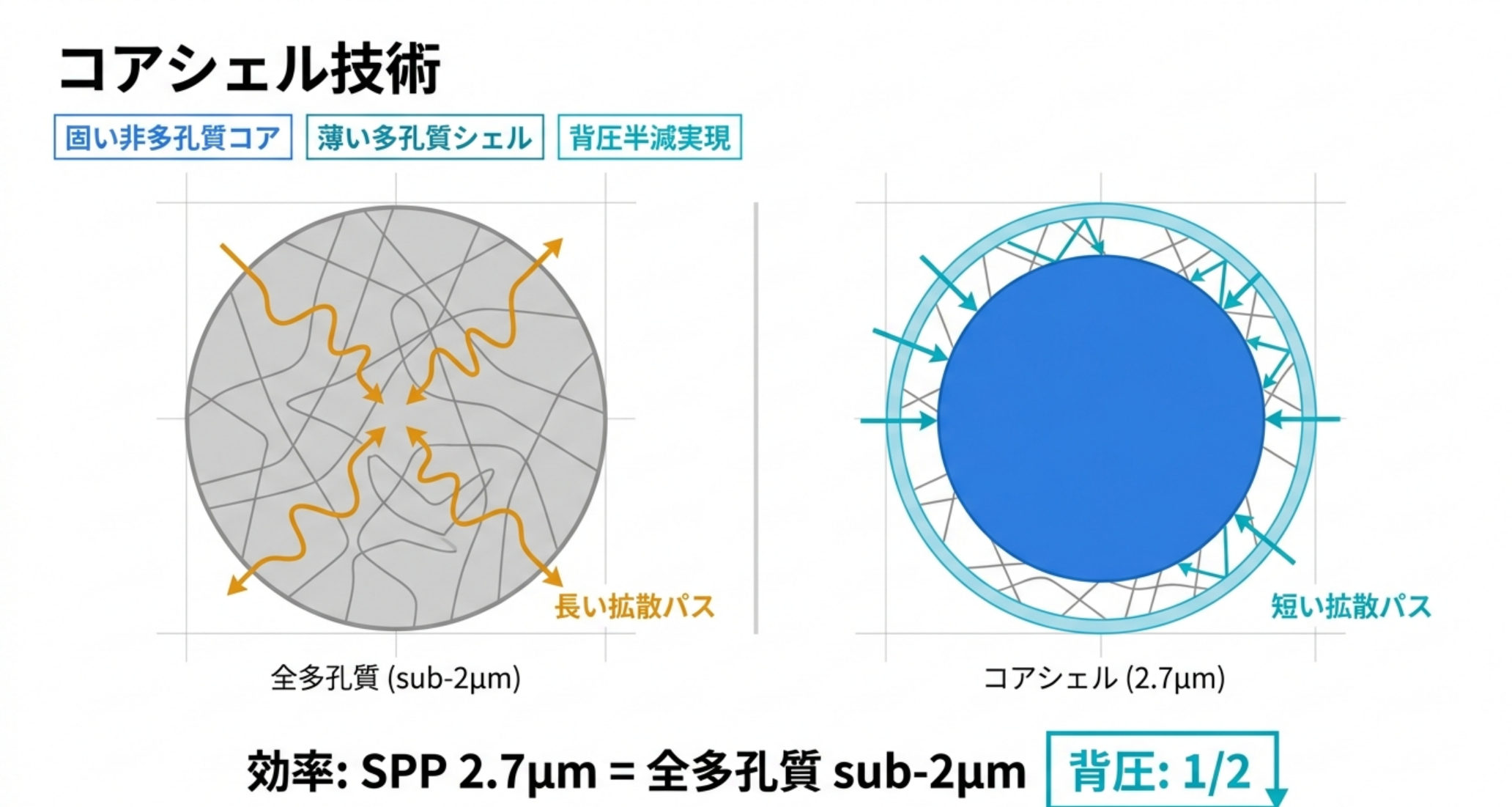

コアシェル粒子はなぜ効くのか
SPPは、非多孔質の固いコアの周りに、薄い多孔質シェル（典型的に0.5〜0.6µm厚）をまとった構造です。 これがvan Deemterの2項に効きます。
- A項を下げる：粒径分布が狭く充填が均一なため、渦拡散が小さい。
- C項を下げる：分子が深い細孔の奥まで拡散せず、薄いシェルだけで固定相とやり取りするため、 物質移動の遅れが小さい。結果としてC項が平坦になり、高流速でも効率がほとんど落ちません。
その効果は劇的で、2.7µmのコアシェル粒子は、sub-2µm（2µm未満）の全多孔質粒子に匹敵する効率を、 約半分の背圧で実現します。背圧が低い分、より長いカラムや高流速が使え、汎用HPLC装置でもUHPLC級の性能に 近づけます。2009年には1.7µmのSPPも登場し、さらに高い速度域をカバーしています。
補足：sub-2µmの全多孔質粒子は最高効率を出せますが、背圧が非常に高く（数百〜1500 bar級）、専用のUHPLC装置が必要です。 コアシェルは「効率と背圧のトレードオフ」を有利にずらした、という理解が要点です。
kinetic plot ― 「同じ圧力で比べる」評価軸
粒子の優劣は単純な段数比較では測れません。実務ではkinetic plot（動力学プロット）を使い、 同じ最大圧力の条件下で、所定の効率に到達する分析時間を比べます。この土俵で評価すると、 SPPは広い分離条件域で全多孔質粒子より優れた動力学性能を示すことが報告されています。
UHPLCの物理的限界 ― 摩擦熱と系内拡散
粒子を細かく・圧力を高くすれば無限に良くなるわけではありません。UHPLCには固有の壁があります。
- 摩擦熱（viscous frictional heating）：高圧で移動相を押し込むとカラム内に温度勾配が生じ、ピークが歪む。 内径の細いカラムや適切なサーモスタットで管理する。
- 系内拡散（extra-column dispersion）：配管・インジェクタ・検出セルでの帯広がり。鋭いピークほど相対的に効く。 低分散の流路設計（短く細い配管、低容量セル）が必須。
新世代装置（第3章）の設計思想の多くは、この摩擦熱と系内拡散をいかに抑えるかに向けられています。

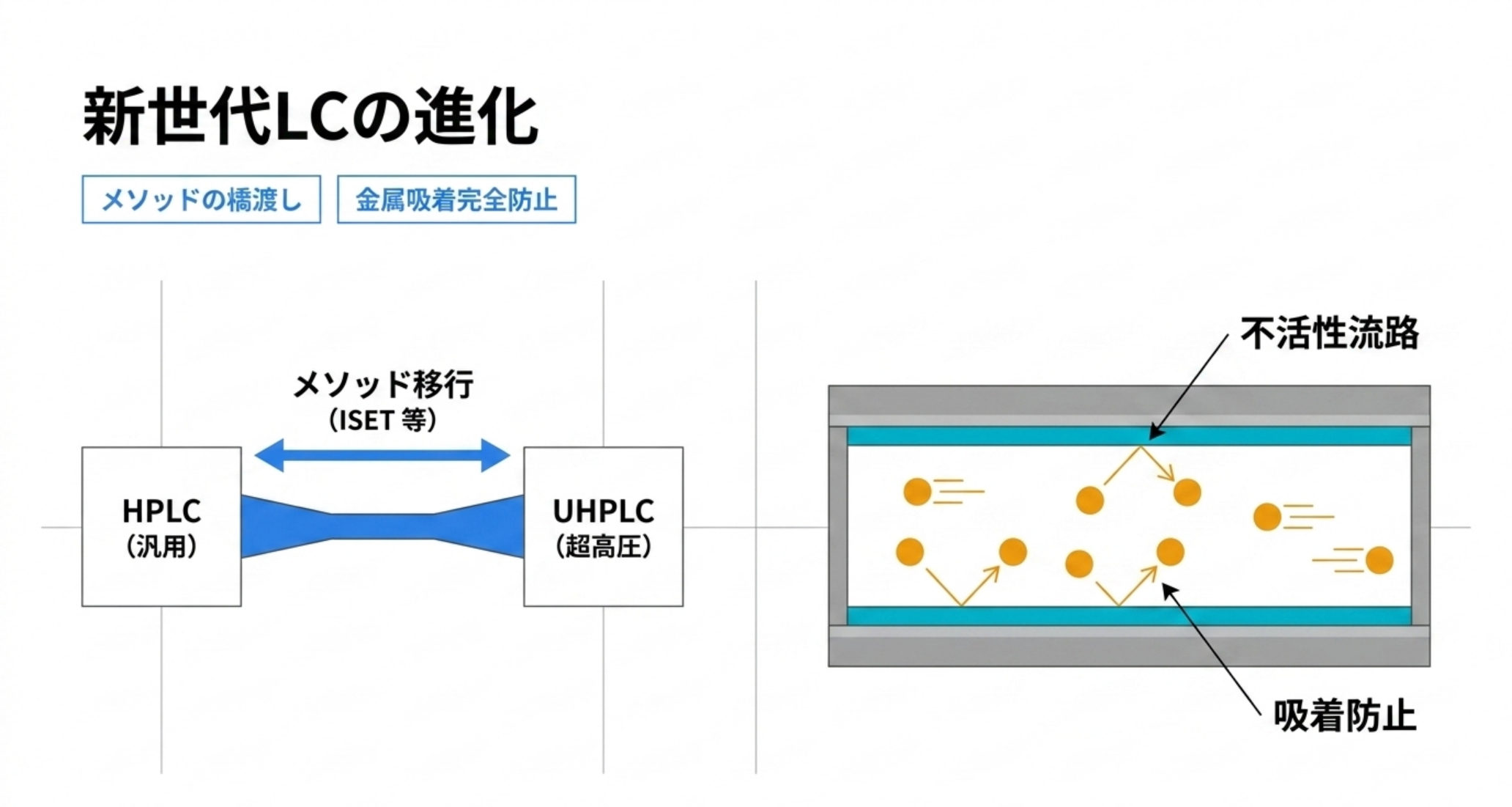

3. 新世代のLC装置 ― 「HPLC↔UHPLCの壁」と現場の運用性
Agilent Infinity III シリーズ
Agilentは2024年末に Infinity III LCシリーズ（1290 Infinity III LC、1260 Infinity III Prime LC ほか）を投入。 最大の特徴は、従来HPLCとUHPLCの間をハードウェア変更なしでメソッド移行できる点です。 ISET（インテリジェント・システム・エミュレーション技術）により、装置間のグラジエント遅延容量や 系内分散の差を補償し、既存メソッドの再現性を担保します。
Waters Alliance iS / Shimadzu Nexera / Thermo Vanquish
- Waters Alliance iS：QC（品質管理）環境向けに、誤操作を減らす「kiosk」的インターフェース。 ルーチン分析での人為ミス低減に振り切った設計。
- Shimadzu Nexera：AIによる予知保全（故障予兆検知）やワークフロー自動化で稼働率を高める方向。
- Thermo Scientific Vanquish（Horizon）：並列UHPLC、極小グラジエント遅延容量、最大1500 barの耐圧で sub-2µm粒子カラムを活かし、ハイスループットと分離スピードを追求。
金属吸着対策という新潮流
近年見落とせないのが、金属表面への吸着対策です。オリゴ核酸・リン酸化合物・カルボン酸など 金属親和性の高い分析種は、ステンレス流路に吸着してピークテーリングや回収率低下を起こします。 これに対し、流路内面を不活性化したハードウェア（例：Waters の MaxPeak HPS 表面技術を採用した Premier 系）が 登場し、金属を嫌う分析種の再現性を改善しています。装置トレンドは「最高性能」から 「橋渡し・AI/自動化・QCの頑健さ・表面不活性化」へと多軸化しています。

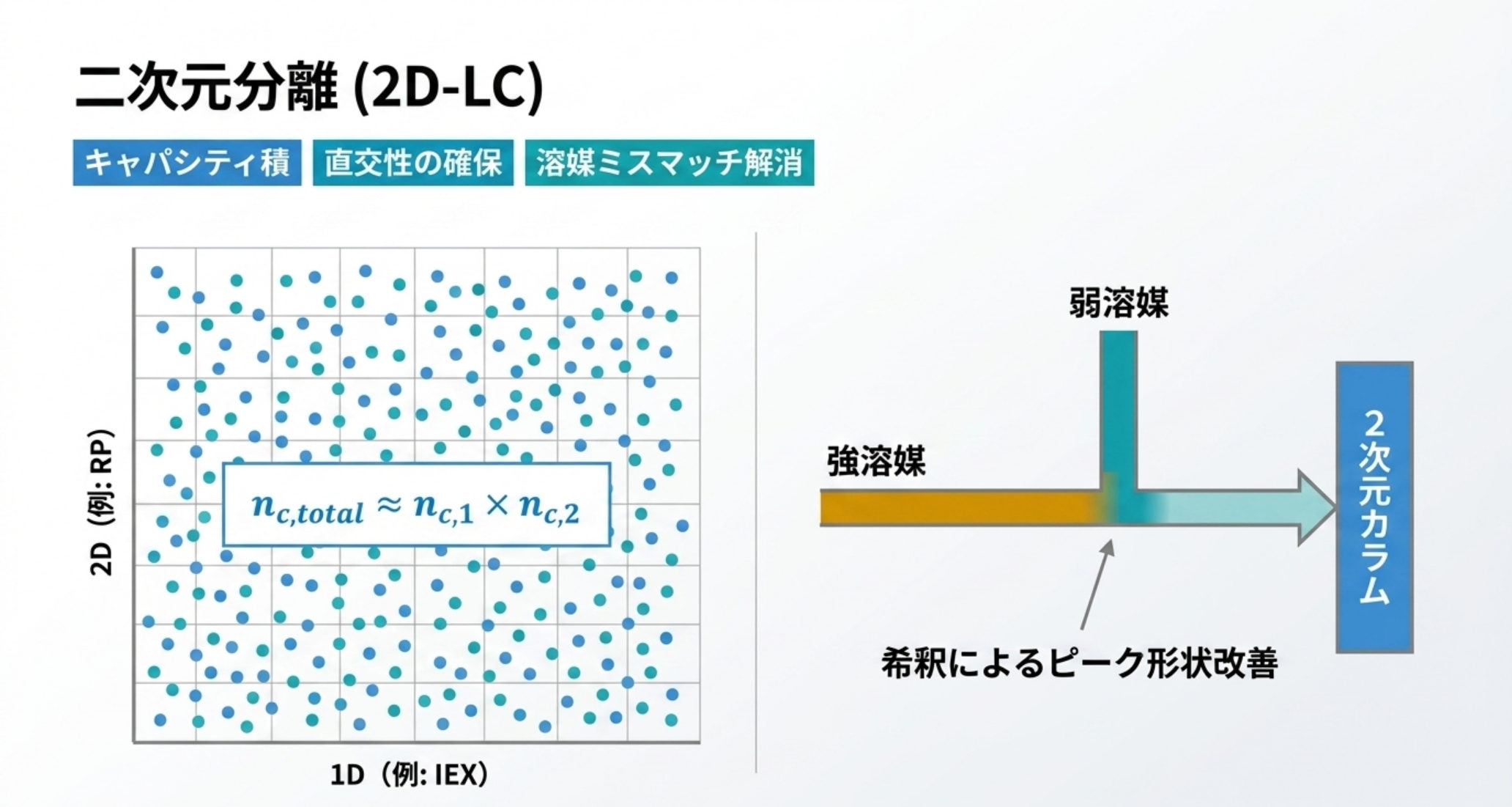

4. 二次元分離(2D-LC) ― 一次元の限界を超える
一次元で分けきれない複雑試料に対し、異なる分離原理のカラムを2本つなぎ、2つの軸で展開するのが2D-LCです。
3つの方式：LC-LC / mLC-LC / LC×LC
- ハートカット（LC-LC）：一次元の特定ピークだけを切り出して二次元へ送る。狙った成分の解像に。
- マルチプル・ハートカット（mLC-LC）：複数のピークを順次切り出す。複数の対象を一度に。
- 包括的二次元LC（LC×LC）：一次元の溶出液全量を連続的に二次元へ送り込む。試料全体を網羅的に展開。
直交性とピークキャパシティの積
2D-LCの威力の源は、ピークキャパシティが両次元の積になる点です（理想的には n_c,total ≈ n_c,1 × n_c,2）。 ただしこれは2軸の直交性（orthogonality）が高い、つまり異なる性質で分けているときに限ります。 逆相×逆相のように似た選択性を重ねると有効ピークキャパシティは伸びません。 HILIC×逆相やイオン交換×逆相のように原理の異なる組み合わせが好まれます。
実務の壁とアクティブ溶媒モジュレーション(ASM)
2D-LCの難所は、次元間の溶媒適合性です。一次元の溶出溶媒が二次元カラムにとって強すぎると、 二次元の保持が壊れてピークが割れます。これを解決するのがASM（Active Solvent Modulation）で、 移送される溶出液を弱溶媒で希釈してから二次元へ導入します。たとえば一次元SCX（強陽イオン交換）→ 二次元HILICの溶出強度のミスマッチをASMで解消し、ピーク形状と分離を改善した例が報告されています。 もう一つの注意点がアンダーサンプリングで、一次元のピークを二次元が十分な回数サンプリングしないと 一次元の分離が損なわれます。変調周期と二次元の高速化のバランス設計が肝になります。
バイオ医薬での主役化
2D-LCはバイオ医薬の特性解析で主役になりつつあります。
- モノクローナル抗体(mAb)・抗体薬物複合体(ADC)：電荷不均一性、グリコシル化、翻訳後修飾を高分解能でプロファイル。
- 合成オリゴ核酸：不純物（n-1欠失体、付加体など）の分離・同定に、mLC-LCと逆相→質量分析を組み合わせる。 ホスホロジアミデート・モルフォリノ(PMO)では一次元SCX×二次元HILICをmLCで切り出し高分解能MSへ、 治療用オリゴでは両次元イオンペア逆相(IP-RP)を用いた手法などが報告されています。
核酸医薬・抗体医薬の伸長を背景に、2D-LC-MSは「複雑な医薬品をありのまま解像する」標準ツールへ向かっています。

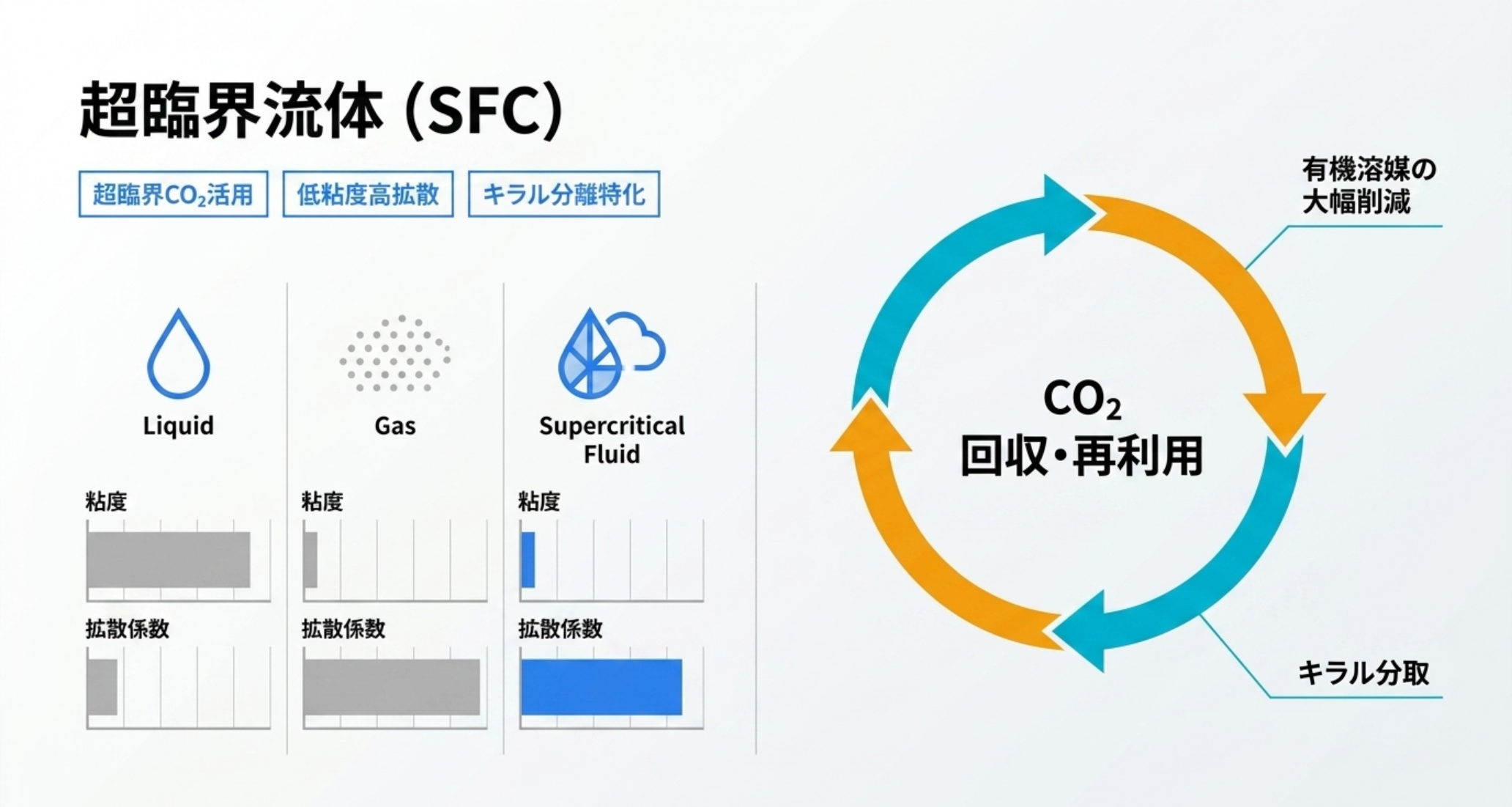

5. SFC/UPC2 ― 超臨界CO₂による速くて環境にやさしい分離
SFC（超臨界流体クロマトグラフィー）は、超臨界状態の二酸化炭素（CO₂）を主移動相に使う手法です。 UPC2（UltraPerformance Convergence Chromatography）はその近代化版で、Watersが2012年に Acquity UPC2 を 投入し、sub-2µm粒子を使えるようにして再現性・定量性・感度を大きく高め、SFCを実用フェーズへ引き上げました。
なぜSFCは速く効率的か
超臨界CO₂は液体より粘度が低く、拡散係数が大きいため、van DeemterのB項・C項が有利になり、 高流速でも効率を保ったまま高速分離できます。順相と逆相の中間的な選択性を持ち、 キラル分離・異性体分離に特に強いのが特徴です。
応用とグリーン性
- キラル分取：医薬の鏡像異性体の分取精製はSFCの最大の用途。順相LC分取に比べ、溶媒・廃棄物・濃縮時間を 大幅削減できる。
- achiral SFCで不純物探索：逆相LCと直交する選択性を活かし、RPLCで見えない不純物を拾う相補的手法として有効。
- グリーン分析化学：主移動相のCO₂は無毒・再生可能で回収・再利用も可能。有機溶媒（モディファイア）も少量で済む。
さらにLC×SFCとして二次元化すると、LC×LCより高い直交性が得られ、中性・複雑試料の保持空間を広く覆えます。 2024年にはバイオ分析でのSFCレビュー（J. Sep. Sci.）や、複数ハートカットの2D-SFC（Anal. Chem.）も報告されています。

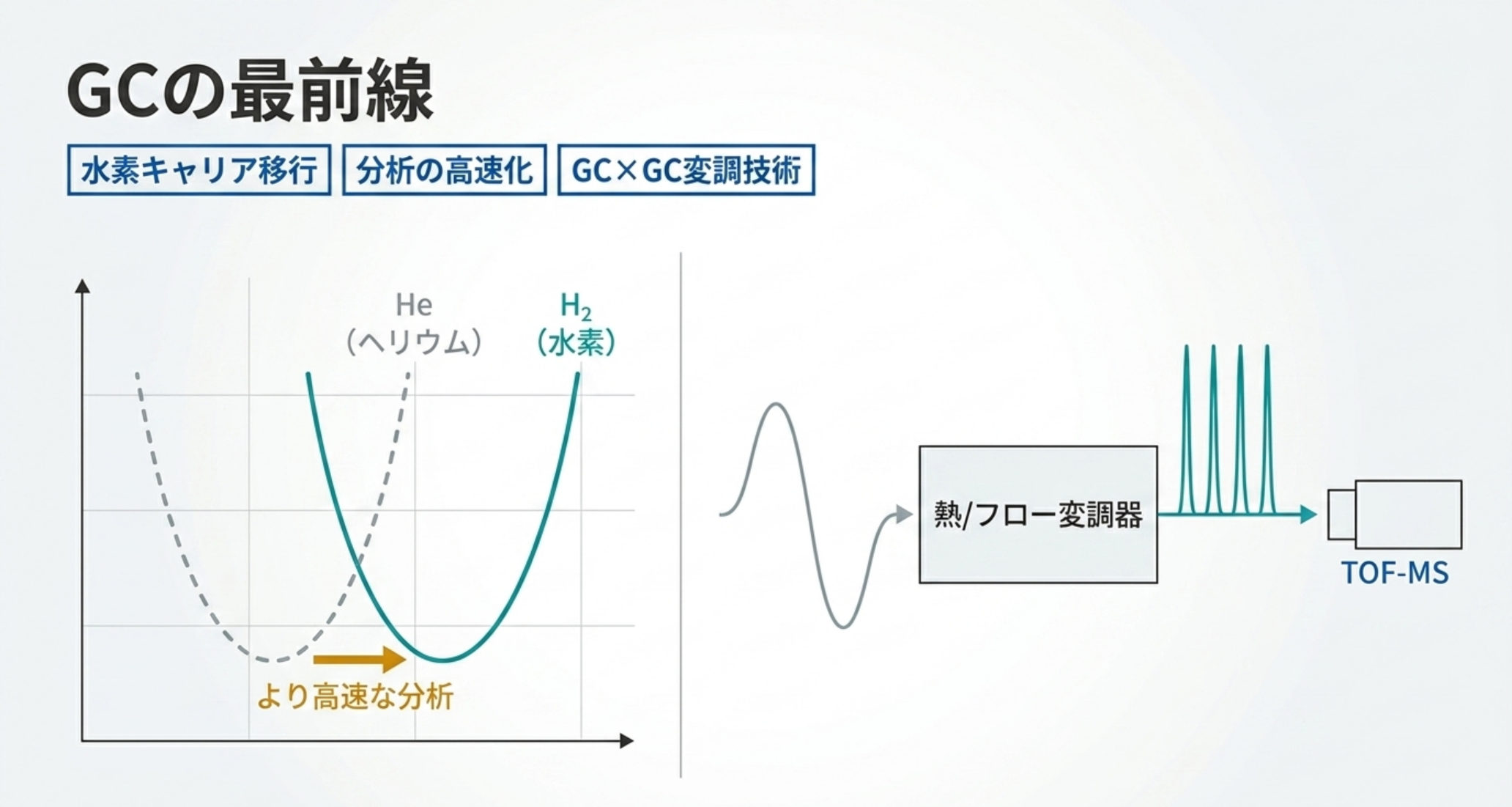

6. GCの最前線 ― 水素キャリアガス移行とGC×GC
ヘリウム枯渇と水素キャリアガス
GCでは長年ヘリウムが定番でしたが、供給難・価格高騰を背景に水素（H₂）への移行が加速しています。
- 高速化：水素は最適線速度がヘリウムより高く（van Deemterの最小点が高流速側にあり、かつC項が緩やか）、 効率を落とさず分析時間を短縮できる。
- 供給・コスト：安価で、水から水素発生装置でオンサイト生成でき供給リスクが小さい。
- 注意点：可燃性のためリーク検知・換気などの安全対策が必須。さらに水素は還元性があり、 高温インレットやイオン源で分析種の水素化・変換を起こす場合があるため、メソッド検証が要る。 残留農薬分析の比較では、低濃度の感度はHe有利・分析速度はH₂有利で、用途に応じた選択が現実的とされます。
GC-MSでは真空ポンプ負荷やイオン源適合性も含めたメソッド移行（method translation）が必要で、 ベンダー各社が移行ツールやガイドを提供しています。
GC×GC ― 包括的二次元ガスクロマトグラフィー
GCにも二次元化があります。GC×GC（Phillipsが1991年に創出）は、極性の異なる2本のカラムを 変調器（モジュレーター）でつなぎ、一次元の溶出帯を細かく区切って二次元の高速分離へ送ります。
- 変調方式：低温トラップで濃縮・再注入する熱変調と、流路切替のフロー変調がある。
- 検出：二次元の高速ピークを捉えるため高速TOF-MSが好相性。
- 応用：石油（ペトロリオミクス）、香気・フレーバー、環境、フォレンジック、メタボロミクスなど、 共溶出が多い超複雑試料で、ピークキャパシティと同定の確からしさを飛躍させます。

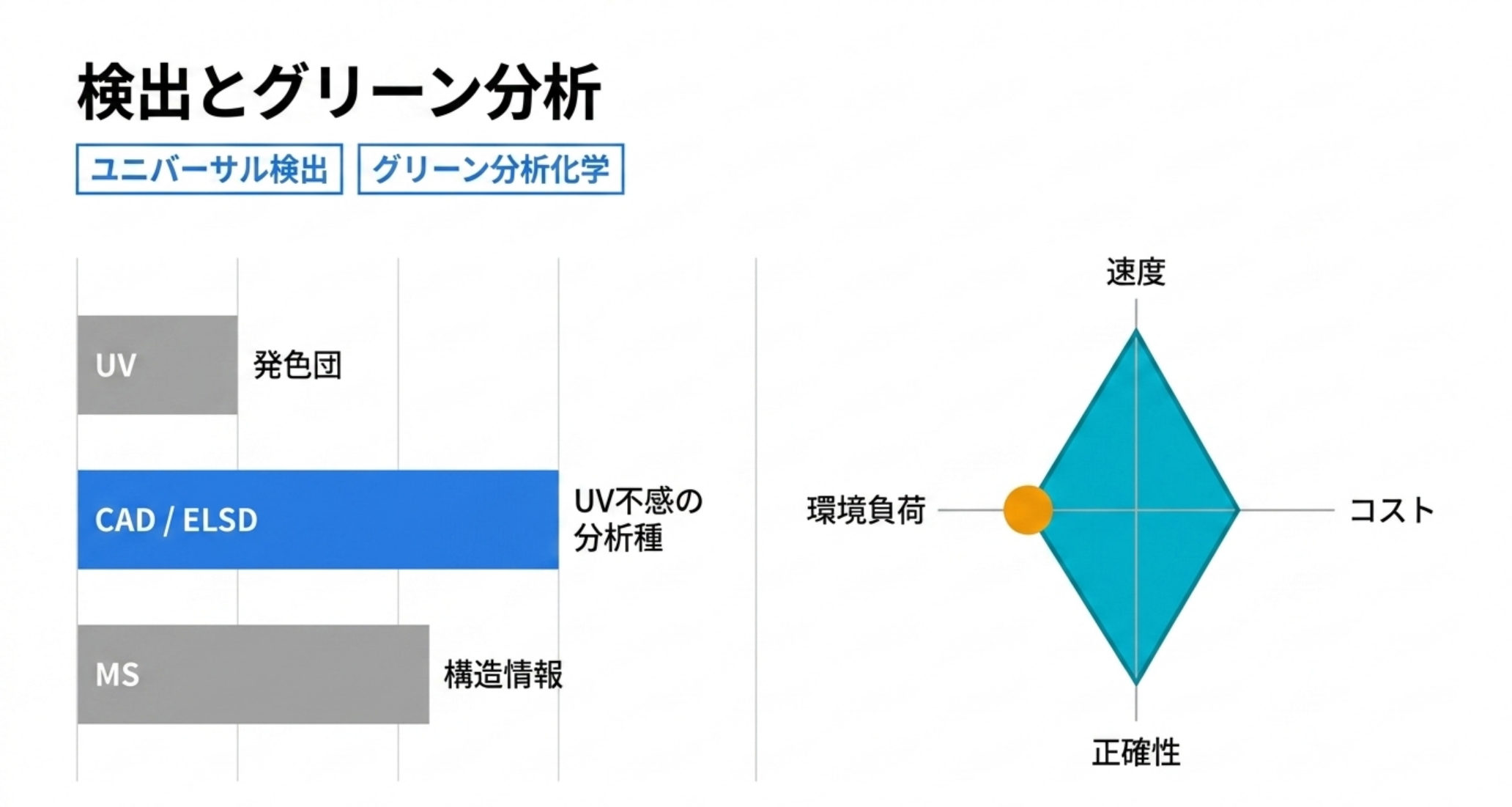

7. 検出とサステナビリティ ― CADと「測り方の緑化」
ユニバーサル検出器
UVを持たない（発色団のない）化合物には、CAD（荷電化エアロゾル検出器）やELSD（蒸発光散乱検出器）が 使われます。CADは広いダイナミックレンジと比較的揃った応答を持ち、糖・脂質・界面活性剤・対イオン・ 不純物プロファイルなどUV不感の分析種で重宝されます。質量分析(MS)検出と組み合わせ、 1回の分析で構造情報まで取りに行くのが近年の標準です。
グリーン分析化学(GAC)という評価軸
分析法そのものの環境負荷を定量する指標（AGREE、GAPIなど）が普及し、メソッド開発の評価軸に 「グリーンさ」が組み込まれるようになりました。具体策は、
- 溶媒の削減・低毒化（SFC、HILICでのアセトニトリル依存低減、メソッドの短縮）
- ミニチュア化（キャピラリLC・nano LC、マイクロ流体）による試料・溶媒の微量化
- オンサイト水素生成によるヘリウム依存からの脱却
「速い・安い・正確」に「環境にやさしい」が加わった4軸で、メソッドが評価される時代になっています。

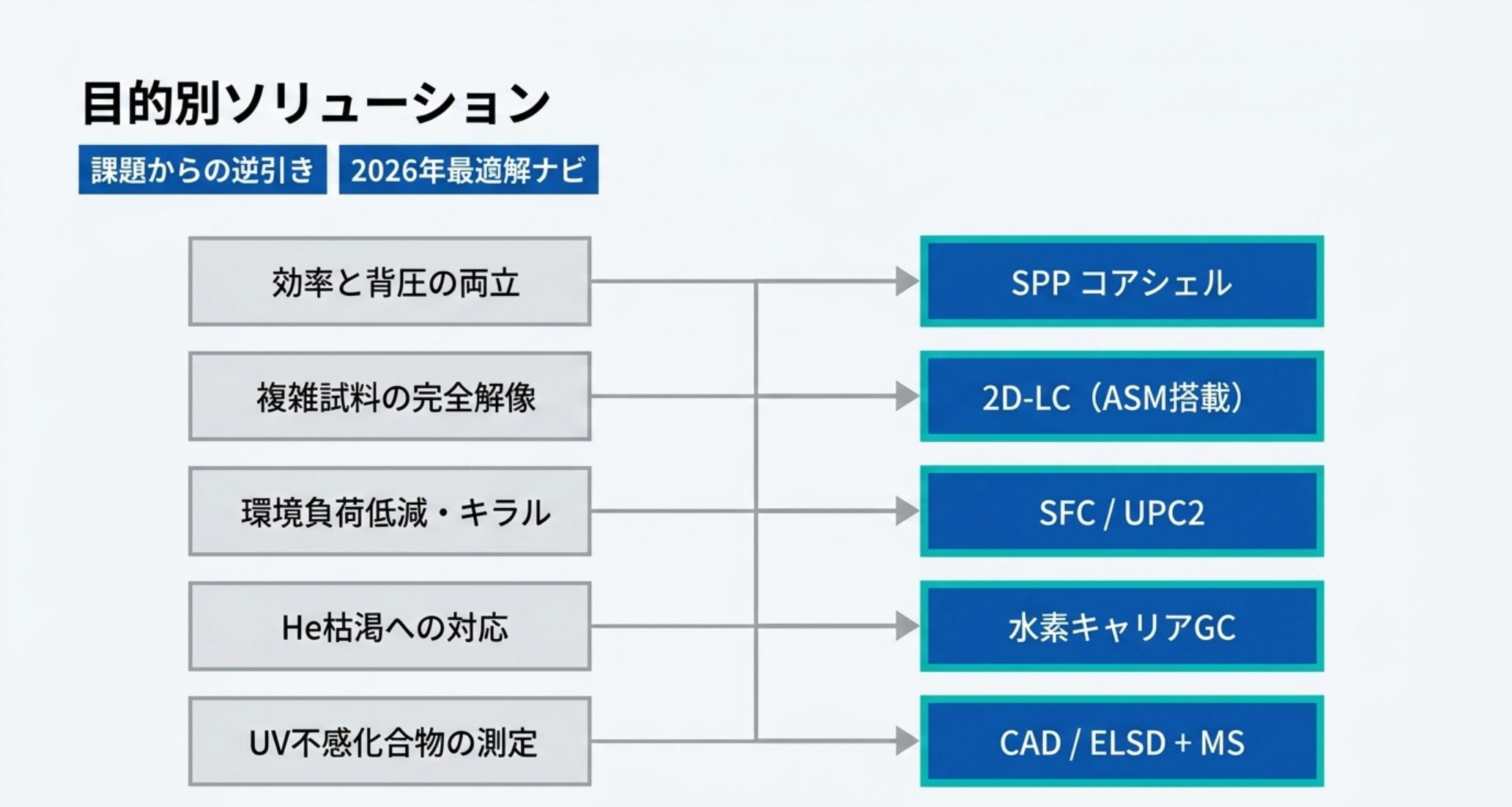

8. 分析者の視点 ― どこから手をつけるか
- 速度と効率を両立したい／汎用HPLC装置を活かしたい：まずコアシェル(SPP)カラムへ。背圧に余裕があり高流速が使える。
- 最高効率が要る：sub-2µm全多孔質＋UHPLC。ただし摩擦熱・系内拡散・耐圧の管理が前提。
- メソッド移行・QCの頑健さに悩む：Infinity III(HPLC↔UHPLC橋渡し)、Alliance iS(誤操作低減)。金属吸着には不活性流路。
- 複雑試料が一次元で分けきれない：2D-LC。直交性を重視するなら HILIC×RP / IEX×RP、溶媒不適合はASMで解消。
- キラル・異性体・不純物探索／溶媒を減らしたい：SFC/UPC2（キラル分取、achiralでRPLCと相補）。
- ヘリウム供給・コストが課題：GCの水素キャリアガス化（安全対策・メソッド検証込み）。共溶出が激しいならGC×GC。
- UV不感の分析種：CAD/ELSD＋MS。
まとめ
- クロマトの性能はvan Deemter（A・B・C項）とピークキャパシティで決まる。最新技術はこの物理を有利にずらす営み。
- コアシェル(SPP)粒子はA項・C項を下げ、2.7µmでsub-2µm全多孔質に背圧半分で匹敵。UHPLCには摩擦熱・系内拡散の壁。
- 装置はHPLC↔UHPLC橋渡し・AI/自動化・QC頑健さ・金属不活性化へ多軸化（Infinity III/Alliance iS/Nexera/Vanquish/Premier）。
- 2D-LCは直交性とピークキャパシティの積が要。ASMで溶媒不適合を解き、mAb・ADC・オリゴ核酸のバイオ医薬で主役化。
- SFC/UPC2は低粘度・高拡散で速く、キラル分取と不純物探索に強く、CO₂で環境負荷を低減。LC×SFCは高直交性。
- GCはヘリウムから水素キャリアガスへ。共超複雑試料にはGC×GC＋高速TOF-MS。検出はCAD/ELSD＋MS。
- グリーン分析化学(AGREE/GAPI)が第4の評価軸として定着。
次回以降、各手法の具体的応用例（mAb電荷不均一性の2D-LC実例、オリゴ核酸不純物のmLC-LC-MS、SFCキラル分取の実務、 GC水素移行の検証手順）を個別に深掘りしていきます。
用語集（クイックリファレンス）
- 理論段数 N / 理論段高さ H：分離効率の指標。Nが大・Hが小ほど高効率。
- van Deemter式：H=A+B/u+C·u。高速で効率を保つにはA項とC項を小さくする。
- ピークキャパシティ n_c：その条件で分離可能なピークの最大本数。2D化で両次元の積に拡大。
- SPP / コアシェル / fused-core：固いコア＋薄い多孔質シェルの粒子。A項・C項を下げる。
- kinetic plot：同一最大圧力での効率対分析時間の評価法。
- 直交性(orthogonality)：2軸の分離原理がどれだけ独立か。高いほど2D-LCの実効ピークキャパシティが伸びる。
- ASM（Active Solvent Modulation）：2D-LCで次元間の溶媒不適合を希釈で解消する技術。
- SFC / UPC2：超臨界CO₂を移動相とする分離。低粘度・高拡散で速く、キラル・不純物探索・グリーンに強い。
- CAD / ELSD：UV不感の化合物を測るユニバーサル検出器。
- GAC（グリーン分析化学）/ AGREE・GAPI：分析法の環境負荷を評価する考え方・指標。
出典
- LCGC International「Superficially Porous Particles: Perspectives, Practices, and Trends」 — https://www.chromatographyonline.com/view/superficially-porous-particles-perspectives-practices-and-trends
- ScienceDirect「Fused-core particle technology in high-performance liquid chromatography: An overview」 — https://www.sciencedirect.com/science/article/pii/S2095177913000245
- LCGC International「New HPLC, MS, and CDS Products from 2024–2025: A Brief Review」 — https://www.chromatographyonline.com/view/new-hplc-ms-and-cds-products-from-2024-2025-a-brief-review
- Agilent「Infinity III LC Series」 — https://www.agilent.com/en/product/liquid-chromatography/hplc-uhplc-upgrades/infinity-iii-lc-series-technology
- LCGC International「On-Line Two-Dimensional Liquid Chromatography (2D-LC) for the Analysis of Pharmaceuticals」 — https://www.chromatographyonline.com/view/line-two-dimensional-liquid-chromatography-2d-lc-analysis-pharmaceuticals
- ScienceDirect「2D-LC/MS workflow for phosphorodiamidate morpholino oligomers (SCX×HILIC, mLC)」 — https://www.sciencedirect.com/science/article/pii/S0021967325004753
- ScienceDirect「Multiple heart-cutting 2D-LC with IP-RP in both dimensions for impurities in therapeutic oligonucleotides」 — https://www.sciencedirect.com/science/article/abs/pii/S0021967323007999
- ScienceDirect「The evolution and current state of instrumentation for analytical supercritical fluid chromatography」 — https://www.sciencedirect.com/science/article/abs/pii/S1570023222003828
- LCGC International「Advances in Supercritical Fluid Chromatography for the Analysis of Chiral and Achiral Pharmaceuticals」 — https://www.chromatographyonline.com/view/advances-supercritical-fluid-chromatography-analysis-chiral-and-achiral-pharmaceuticals
- Toribio et al.「Supercritical Fluid Chromatography in Bioanalysis – A Review」Journal of Separation Science (2024) — https://analyticalsciencejournals.onlinelibrary.wiley.com/doi/10.1002/jssc.70003
- LCGC International「Hydrogen as a Carrier Gas for GC and GC–MS」 — https://www.chromatographyonline.com/view/hydrogen-carrier-gas-gc-and-gc-ms
- Thermo Fisher「Using Hydrogen as a Carrier Gas with GC and GC-MS: Be Safe and Efficient」 — https://www.thermofisher.com/blog/analyteguru/using-hydrogen-as-a-carrier-gas-with-gc-and-gc-ms/
注記：粒子径・背圧・耐圧・感度比較・発売時期などの数値は各出典の発表・報告時点のもの。実条件（試料・カラム・前処理・装置）で結果は変わります。導入・メソッド検討時は最新のメーカー公式資料・査読論文で再確認してください。
